Impostazioni riferite al disegno nelle colonne di comando

Possibili impostazioni per intarsio nelle colonne di comando:

I. Per registrare l'indice (YDI) per la distanza dei guidafili dalla cimosa del telo:

Nella colonna di comando è registrato di default dalla M1plus l'indice YD nell'intero disegno.
Tale indice YD comprende una tabella preimpostata con valori standard per lo scaglionamento dei guidafili sulla cimosa del telo.

  1. Il disegno è caricato allo stato di disegno base .
    1
    Visualizzare nella vista dei simboli la colonna di comando .
    2

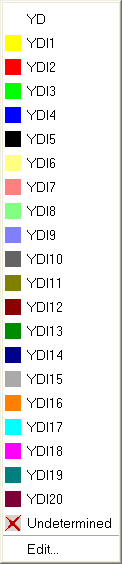

    Fare clic nella colonna di comando con il tasto RMT.
  1. Si apre il menu contestuale.

Distanza guidafili dalla cimosa del telo

YDI

Sono possibili 20 tabelle indirette per lo scaglionamento dei guidafili (indice) sulla cimosa del telo

  • YD:
    Utilizzo di valori standard per lo scaglionamento dei guidafili.
    : Vengono azzerate le tabelle utilizzate.
  • YDIn: n = 1-20
    : Nella tabella possono essere definiti altri valori per lo scaglionamento dei guidafili.
  • Indeterminato:
    Elimina l'indice YD dalla colonna di comando.
    : La colonna di comando non contiene più indici YD.
  • Modifica…:
    Apre l'Editore Setup2.
    3
    Selezionare l'indice desiderato (colore).
    4
    Registrare l'indice selezionato (colore) nella zona desiderata della colonna di comando .

Se nel disegno sono richieste diverse tabelle con distanze, registrare per zona nella colonna di comando indici differenti (colori).

    5
    Completare il disegno.
  1. Per le diverse zone nel disegno vengono registrate nell'Editore Setup2 tabelle con Don’t Care (senza valori).

II. Per registrare in tabella i valori per un indice YDI:

    1
    Posizionare il cursore sull'indice YDI da modificare, nella colonna di comando .
    2
    Aprire con RMT il menu contestuale.
    3
    Richiamare la funzione Modifica....
  1. Appare l'Editore Setup2 con la scheda YDI aperta.
    4
    Modificare la tabella dell'indice YDI.

Immettere solo valori per i guidafili ai quali si intende assegnare un'altra distanza dalla cimosa del telo.

III. Per influenzare l'inclinazione dei guidafili per un intero rango del disegno:

Le impostazioni nella colonna di comando sono prioritarie rispetto alle impostazioni dalla finestra di dialogo Assegnazione del campo del filato.
Nella finestra di dialogo Assegnazione del campo del filato è attivo per guidafilo per intarsio Inclinazione: automatica.

  1. Il disegno è caricato allo stato di disegno base .
    1
    Visualizzare la colonna di comando nella vista dei simboli.
    2
    Fare clic nella colonna di comando con il tasto RMT.
  1. Si apre il menu contestuale.



Funzione

Destinazione

Oscillazione

Consente l'inclinazione a sinistra o a destra

Non oscillare

Non consente l'inclinazione.

Indeterminato

Elimina la voce dalla colonna di comando

    3
    Selezionare, ad esempio, Non inclinare .
    4
    Tracciare nei ranghi del disegno desiderati.
  1. Nei ranghi del disegno con la voce , tutti i guidafili per intarsio utilizzati non vengono inclinati.

IV. Per influenzare la legatura per intarsio per un intero rango del disegno:

L'informazione nella colonna di comando è prioritaria rispetto alle indicazioni dalla finestra di dialogo Assegnazione del campo del filato.
Nella finestra di dialogo Assegnazione del campo del filato è attiva la legatura per intarsio a sinistra / a destra ed è assegnato il tipo di legatura (modulo).

  1. Il disegno è caricato allo stato di disegno base .
    1
    Visualizzare la colonna di comando nella vista dei simboli.
    2
    Fare clic nella colonna di comando con il tasto RMT.
  1. Si apre il menu contestuale.



Funzione

Destinazione

Legatura per intarsio On

Consente la legatura per intarsio

:
Il tipo di legatura viene definito nella finestra di dialogo Assegnazione del campo del filato.

Legatura per intarsio Off

Non consente la legatura per intarsio.

Indeterminato

Elimina la voce dalla colonna di comando

    3
    Selezionare Legatura per intarsio Off ad esempio.
    4
    Tracciare nei ranghi del disegno desiderati.
  1. Nei ranghi del disegno con la voce , non viene registrata nessuna legatura per intarsio per tutti i campi del filato.

V. Per influenzare Non rimagliare per un intero rango del disegno:

  1. Il disegno è caricato allo stato di disegno base .
    1
    Visualizzare la colonna di comando nella vista dei simboli.
    2
    Fare clic nella colonna di comando con il tasto RMT.
  1. Si apre il menu contestuale.





Funzione

Nessuna rimagliatura

Rimagliatura non consentita.

Indeterminato

Elimina la voce dalla colonna di comando

    3
    Selezionare, ad esempio, Nessuna rimagliatura .
    4
    Tracciare nel rango del disegno desiderato.
  1. Nei ranghi del disegno contrassegnati non ha luogo la rimagliatura dei guidafili.
