Rapporti per larghezze (grandezza) diverse

Elementi differenti della regolazione della larghezza consentono di creare varie dimensioni in larghezza (S, M, L e XL).

I. Per definire rapporti di disegno per larghezze diverse:

Rapporti di larghezza per macchine con pettine:

Alla voce Inizio con selezione Utilizza pettine deve essere selezionata l'opzione Sintral.

I ranghi iniziali Scaricamento e Filo pettine vengono così inseriti come funzione Sintral.

    1
    Salvare il disegno esistente con un nuovo nome ed eliminare i rapporti di lunghezza.
    -  oppure  -
    Creare un nuovo disegno.
    2
    Selezionare nella barra delle colonne della vista dei simboli le colonne per la regolazione della larghezza.

Per i rapporti di larghezza tener presente:



Nella barra delle colonne della vista dei simboli è possibile attivare come guida Visualizzazione di coordinate da centro della frontura.

    3

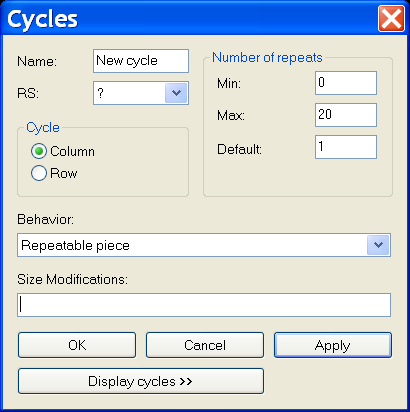

    In Parametri del disegno / Rapporto... richiamare la finestra di dialogo Rapporti.

Rubrica:

Elemento:

Funzione:



Nome

Assegnazione di nome al rapporto

RS

Contaciclo utilizzato

Rapporto



Colonna:

Rapporto di larghezza

Rango:

Rapporto di lunghezza

Numero di ripetizioni



Min.:

Utilizzo alla misura specificata

Max.:

Utilizzo alla misura specificata

Predefinito

Fattore di ripetizione

Comportamenti

Voce nell'elenco di selezione

Parte ripetibile

Zona a disegno con possibilità di ripetizione

Utilizzo multiplo con fattore di ripetizione

Parte centrale

Centro motivo

Viene utilizzato una sola volta.
ad es. per scollatura a V Fully Fashion.

Parte di congiunzione

Cimosa sinistra/destra del telo

Viene utilizzato rispettivamente una sola volta.
ad esempio bordo disegno o per Fully Fashion nella zona di diminuzione manica.

    4
    Registrare in Nome il nome del rapporto.
    5
    In RS assegnare un contaciclo o un contatore.

Se non si eseguono immissioni nel campo RS viene applicata automaticamente l'impostazione nella finestra di dialogo

Configurazione. (Standard RS16)
L'opzione

Colonna alla voce Rapporto è predefinita dalla selezione colonne.

    6
    In Comportamento stabilire il tipo di colonna:
    7
    Registrare alla voce Numero di ripetizioni:
    8
    Confermare le impostazioni con Applica.
    9
    Richiamare nella barra delle colonne il menu contestuale e attivare Rapporti.
  1. I rapporti inseriti vengono visualizzati a colori nella barra delle colonne.
    10
    Aprire eventualmente la tabella dei rapporti con Visualizza rapporti >>.
  1. Sono elencati i rapporti nelle colonne.
    11
    Modificare eventualmente con un clic le indicazioni nella tabella dei rapporti.
    -  oppure  -
    Per modificare richiamare il menu contestuale nella tabella dei rapporti.

II. Diverse possibilità di regolazione della larghezza:

Rappresentazione dei colori

Sigla

Funzione

Possibilità di impiego

AT

Parte di congiunzione

Senza fattore di ripetizione

WT

Parte ripetibile

Con / senza fattore di ripetizione

MT

Parte centrale

Con / senza interruttori di correzione misura

Possibile successione delle parti

Solo WT

AT / WT / MT / WT / AT

AT / MT / AT

AT / WT / differenti MT / WT / AT

Possibilità

CMS con pettine

( modalità FF )

CMS senza pettine

( nessuna modalità FF )

AT / WT / AT

Impossibile

Impossibile

WT / MT / WT

Possibile

Possibile

AT / MT / AT

Possibile

Possibile

Solo MT

Possibile

Possibile

Solo AT

Impossibile

Impossibile

AT / WT / MT / WT / AT

Possibile

Possibile

III. Esempio di differenti misure di lavorazione (= tabella misure):

Creazione di parti di congiunzione

Bordo a rovescio e a diritto per misura 38-44

Nome:

Bordo a rovescio

Bordo a diritto

RS:

16

16

Comportamento:

Parte di congiunzione

Min.:

38

38

Max.:

44

44

Creazione di parti ripetibili

Diverse parti ripetibili a rovescio per misura 38 – 44



Grandezza 38 + 40

Misura 42 + 44

Nome:

Compensazione larghezza a rovescio

RS:

16

16

Comportamento:

Parte ripetibile

Min.:

38

42

Max.:

40

44

Standard:

2
Parte ripetibile posizionata 2 volte

3
Parte ripetibile posizionata 3 volte

Creazione adeguata di diverse parti ripetibili per diritto

Creazione di parti centrali

Diverse parti centrali per misura 38 - 44

Nome:

Misura 38

Misura 40

Misura 42

Misura 44

RS:

16

16

16

16

Comportamento:

Parte centrale

Min.:

38

40

42

44

Max.:

38
Parte centrale solo per misura 38

40
Parte centrale solo per misura 40

42
Parte centrale solo per misura 42

44
Parte centrale solo per misura 44

Non vengono lavorate, vale a dire tagliate, le zone non definite (colonne).
