Abbinamento di rapporti per larghezza e lunghezza

Quando si modifica la larghezza di un telo varia nella maggior parte dei casi anche la lunghezza.
Conviene pertanto abbinare i rapporti di larghezza e lunghezza.

Per creare un abbinamento di rapporti:

  1. Sono stati creati i rapporti dl lunghezza.
  2. Sono stati creati i rapporti dl larghezza.
    1
    Nel menu Parametri del disegno / Rapporto... richiamare la finestra di dialogo Rapporti.

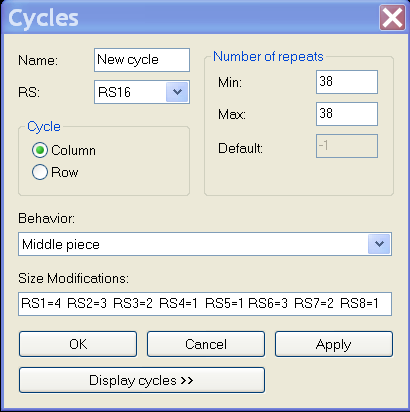

Nella finestra di dialogo Rapporti è possibile specificare alla voce Modifiche misura, al momento di creare i rapporti di larghezza per la misura corrispondente, anche i rapporti di lunghezza con la ripetizione desiderata.

    2
    Aprire con il pulsante Visualizza rapporti >> la tabella dei rapporti.

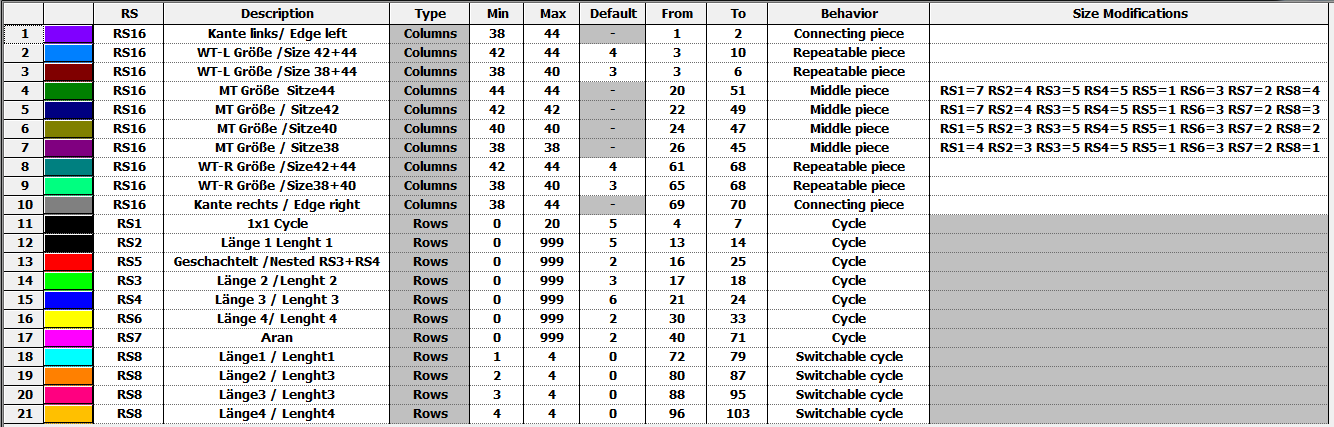

  1. Nella tabella vengono visualizzati tutti i rapporti di lunghezza e larghezza definiti.
    3
    Nella colonna Modifiche misura specificare i rapporti di lunghezza con la ripetizione desiderata rispetto alle parti centrali definite.
    -  oppure  -
    Indicare direttamente al momento di creare le parti ripetibili nella finestra di dialogo Rapporti.

Le indicazioni alla voce Modifica misura possono essere specificate solo per i rapporti di larghezza.
