Lavorazione di più teli con CMS 822

Panoramica dei tipi di funzionamento CMS 822:

Possibilità dei tipi di funzionamento

Tipo di funzionamento

Impiego pettine

Numero dei possibili teli

Senza tandem:

Senza pettine

1 - 4

Con pettine

1 o 2

Con tandem

Senza pettine

1- 4 per carro

Con pettine

2

I. Senza tandem - Lavorazione di più teli con e senza pettine:

I passi di lavorazione sono descritti nel capitolo precedente.

Possibilità con funzionamento normale (senza tandem)

Occupazione di sistema per zona di lavoro

Inizio

Configurazione:
Numero di zone SEN

Lavorazione

Senza pettine

1 - 4 SEN
= 1 - 4 teli

Con pettine

1 SEN = 2 teli

:
Larghezza di accoppiamento 0

II. Con tandem - Creazione di disegno a più teli senza pettine:

La procedura per CMS 822 corrisponde alla procedura per CMS 933/922/422TC/433TC con tandem.

Il programma di lavorazione viene creato per il carro sinistro con le cadute di lavoro S1 e S2.
La selezione aghi viene calcolata internamente per il telo sinistro e trasferita sul telo destro con le cadute di lavoro S3 e S4.

    1
    Creare un nuovo disegno.
    -  oppure  -
    Caricare il disegno esistente come disegno base.
    2
    Al momento di selezionare la macchina, attivare in Impostazioni per funzionamento tandem Funzionamento tandem e selezionare la larghezza di accoppiamento.

Funzionamento tandem senza pettine

Occupazione di sistema

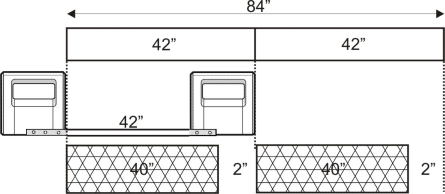

Inizio

Larghezza di accoppiamento

Larghezza di lavoro

Lavorazione

Senza pettine

42 "

42 "

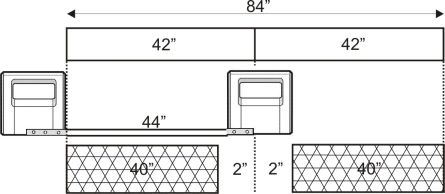

Inizio

Larghezza di accoppiamento

Larghezza di lavoro

Lavorazione

Senza pettine

44 "

40 "

La distanza tra entrambe le zone di lavoro deve essere sufficiente al posizionamento dei guidafili utilizzati.
Osservare la doppia occupazione delle barre dei guidafili.

    3
    Con il menu Parametri del disegno / Configurazione... richiamare nella finestra di dialogo Configurazione la scheda Zone di lavoro.
    4
    Per larghezze grandi di lavoro impostare Posizione iniziale SEN1 a sinistra .
    5
    Nella scheda Zone di lavoro impostare in Numero SEN 1.
    6
    Espandere il disegno con nella barra degli strumenti Passi di lavorazione.
    7
    Con avviare l'elaborazione tecnica.
  1. Appare la query Crea programma MC.
    8
    Confermare la query con OK.
    9
    Richiamare Controllo Sintral con .

III. Con tandem - Creazione di disegno a più teli con pettine:

Possibilità con funzionamento normale (con tandem)

Occupazione di sistema per zona di lavoro

Inizio

Configurazione:
Numero di zone SEN

Lavorazione

Possibili larghezze di accoppiamento:

Con pettine

1 SEN = 2 teli

  • 42’’
  • 44’’

I due carri operano come un carro con ampia distanza tra S2 e S3 con la sequenza di sistema

La macchina lavora come macchina compatta con pettine, ma con carri accoppiati a distanza.
Questo tipo di funzionamento viene denominato nel Sintral TANDEM-CCC.

    1
    Creare un nuovo disegno.
    -  oppure  -
    Caricare il disegno esistente come disegno base.

Al momento di selezionare la macchina, alla voce Impostazioni per funzionamento tandem non deve essere attivo Funzionamento tandem.

Funzionamento tandem con pettine

Occupazione di sistema

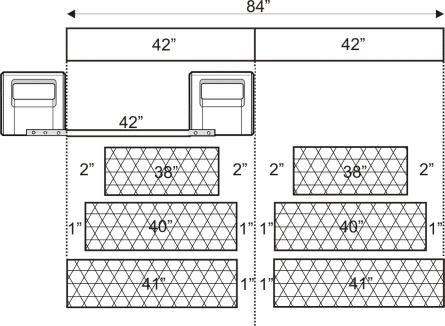

Inizio

Larghezza di accoppiamento

Larghezza di lavoro

Lavorazione

Con pettine

42 "

42 "

Possibile posizionamento della larghezza di lavorazione e dello spazio intermedio

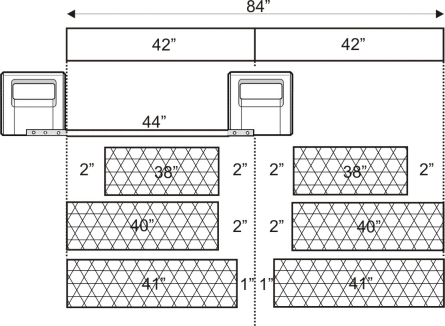

Inizio

Larghezza di accoppiamento

Larghezza di lavoro

Lavorazione

Con pettine

44 "

40 "

Possibile posizionamento della larghezza di lavorazione e dello spazio intermedio


La larghezza di lavorazione massima corrisponde alla larghezza di accoppiamento meno un ago!

    2
    Nel selezionare l'inizio, attivare Utilizza pettine e Modulo.
    3
    Con il menu Parametri del disegno / Configurazione... richiamare nella finestra di dialogo Configurazione la scheda Zone di lavoro.
    4
    Per larghezze grandi di lavoro impostare Posizione iniziale SEN1 a sinistra .
    5
    Nella scheda Zone di lavoro impostare in Numero SEN 1.
    6
    Confermare l'immissione con OK.
    7
    Espandere il disegno con nella barra degli strumenti Passi di lavorazione.
    8
    Procedere all'elaborazione tecnica per 2 teli con .
  1. Si apre la finestra di dialogo Larghezza di accoppiamento.
    9
    Selezionare larghezza di accoppiamento desiderata.
    10
    Chiudere la finestra di dialogo con OK.
  1. Viene eseguita l'elaborazione tecnica per 2 teli e appare la query Crea programma MC.
    11
    Confermare la query con OK.
  1. Nelle viste aperte vengono visualizzati 2 teli.

Durante lavorazione per due teli vengono raddoppiati tutti i guidafili, fili pettine, fili di separazione e fili elastici.

    12
    Richiamare Controllo Sintral con .
