Lavorazione in più pezzi su macchine con pettine

Regole per lavorazione a due teli con pettine:

Selezionare per l'inizio Utilizza pettine
Non utilizzare rapporti di larghezza nel disegno
Osservare la larghezza complessiva e la distanza tra i teli
Nel disegno deve essere inserito un disegno

Per creare un disegno a due teli:

1: Creare un nuovo disegno.
- oppure -
Caricare il disegno esistente come disegno base.

Osservare il numero di guidafili utilizzati!

2: Espandere il disegno con il tasto nella barra degli strumenti Passi di lavorazione.

3: Con il menu Parametri del disegno / Configurazione richiamare la finestra di dialogo Configurazione.

4: Selezionare la scheda Zone di lavoro.

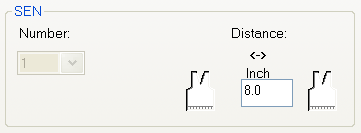

5: Alla voce SEN digitare in pollici la Distanza desiderata.

Tipo macchina	Numero di zone SEN	Distanza tra le zone SEN
CMS con pettine	Nessuna immissione possibile. : SEN = frontura	Standard: 11 pollici : La distanza dipende dal numero di guidafili.

6: Confermare l'immissione con OK.

Si chiude la finestra di dialogo Configurazione.

I dati in Configurazione possono essere preimpostati già nel Disegno base.

7: Procedere all'elaborazione tecnica per due teli con il tasto .

Si apre la finestra di dialogo Assegnazione del campo del filato.
I guidafili per il secondo telo sono assegnati automaticamente, per quanto possibile, sulle barre dei guidafili.

Guidafili per il telo sinistro sul lato sinistro della macchina
Guidafili per il telo destro sul lato destro della macchina
Eccezione:
Il guidafilo per il filo pettine viene utilizzato per entrambi i teli.

8: Assegnare manualmente alle barre dei guidafili i guidafili non assegnati automaticamente.

Nelle viste visualizzate i due teli vengono rappresentati alla distanza prestabilita.

9: Richiamare Controllo Sintral con .
