Lavorazione in più pezzi su macchine senza pettine

I. Per creare e completare un disegno:

    1
    Creare un nuovo disegno.
    -  oppure  -
    Caricare il disegno esistente come disegno base.
    2
    Con il menu Parametri del disegno / Configurazione richiamare la finestra di dialogo Configurazione.
    3
    Selezionare la scheda Zone di lavoro.
    4

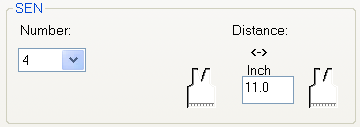

    Alla voce SEN immettere il numero delle zone SEN e la Distanza desiderata in pollici.
    2. 5
    Confermare l'immissione con OK.
  1. Si chiude la finestra di dialogo Configurazione.

Tipo macchina

Numero di zone SEN

Distanza tra le zone SEN

CMS senza pettine

SEN 1

SEN 2

SEN 3

SEN 4

Standard: 11 pollici
:
La distanza dipende dal numero di guidafili.

    6
    Espandere il disegno con nella barra degli strumenti Passi di lavorazione.
    7
    Con avviare l'elaborazione tecnica.
  1. Appare la query Crea programma MC.
    8
    Confermare la query con OK.
    9
    Richiamare Controllo Sintral con .

Nel Sintral appaiono YG e SEN in funzione della Configurazione.

II. Per utilizzare posizioni base di guidafili differenti in diverse zone SEN:

Per lavorazioni di più teli su macchine senza pettine, viene rilevata automaticamente per tutte le zone SEN la stessa posizione base di guidafilo.

  1. Il disegno è caricato allo stato Disegno dopo elaborazione tecnica
    1
    Richiamare con l'Assegnazione del campo del filato.
    2
    Alla voce Assegnazione dei guidafili selezionare il SEN desiderato.
    2. 3
    Posizionare nuovamente i guidafili sulle rispettive barre.

Procedere allo stesso modo per le altre zone SEN.

    4
    Chiudere la finestra di dialogo Assegnazione campo filato con OK.
    5
    Richiamare il menu Programma MC / Crea programma MC.
  1. Appare la query Crea programma MC.
    6
    Confermare la query con OK.
    7
    Richiamare Controllo Sintral con .
