Creare Module Arrangement

Moduli struttura tracciati l'uno a fianco all'altro contengono di solito diversi processi di trasporto. Nell'espansione dei moduli, questi processi di trasporto vengono risolti automaticamente in una sequenza di ranghi tecnici. A causa di grandi corse dello spostamento, questa sequenza può eventualmente portare ad una distorsione delle maglie.
Disponendo opportunamente i processi di trasporto si può evitare la distorsione delle maglie.

I. Per creare Module Arrangement da una selezione:

  1. Il disegno è creato con l'a regolazione Disegno design.
    1
    Selezionare i ranghi nei quali si intende eseguire una compensazione moduli.

Solo i moduli che si trovano sullo stesso rango di lavoro possono essere compensati mutuamente.

    2
    Fare clic sul simbolo nella barra degli strumenti Standard.
    -  oppure  -
    Richiamare il menu Modulo / Crea da selezione / Module Arrangement.

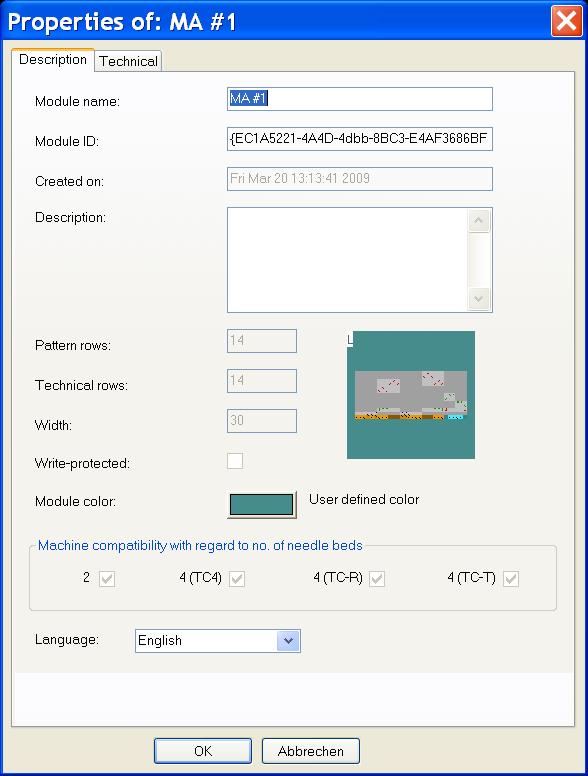

  1. Appare la finestra di dialogo Proprietà di: MA #1.
    3
    È possibile eventualmente modificare il nome e il colore del modulo.
    4
    Chiudere la finestra di dialogo con OK.
  1. Tutti i moduli presenti nella selezione vengono visualizzati nell'Editore Module Arrangement.

Le impostazioni nel menu Modulo / Inserisci moduli (impostazioni) definiscono innanzitutto la priorità di spostamento nel Module Arrangement.
Queste impostazioni vengono ignorate se si utilizza un Module Arrangement.

II. Per modificare il processo di trasporto nell'editore Module Arrangement:

    1
    Selezionare il simbolo Sposta nella barra degli strumenti Strumenti del disegno.
    2
    Nella finestra di dialogo Proprietà dello strumento attivare le opzioni desiderate.

Regolazione

Funzione

Significato

Rango

Spostamento di processi di trasporto di un rango tecnico di un segmento.

Il trasporto nel rango selezionato può essere spostato su un rango tecnico precedente o successivo, tuttavia solo se un eventuale spostamento è corrispondente o eseguibile.

Cella

Spostamento di processo di trasporto di un singolo ago (cella)

Il trasporto in una selezione può essere spostato su un rango tecnico precedente o successivo, tuttavia solo se un eventuale spostamento è corrispondente o eseguibile.

    3
    Fare clic con il cursore nell'elemento da spostare e, tenendo premuto il tasto sinistro del mouse, spostare la selezione verso l'alto o verso il basso.
    -  oppure  -
    Attivare nella finestra di dialogo Proprietà dello strumento l'opzione Cella e muovere la selezione tenendo premuto il pulsante sinistro del mouse.

Cursore durante lo spostamento

Significato

Cornice rossa tratteggiata

Selezione

  • Da un rango all'interno di un segmento
  • Da una cella

Barra gialla

Spostare i processi di trasporto selezionati in un rango supplementare.

Cornice gialla

Spostare i processi di trasporto selezionati in un rango presente.
Possibile solo se la posizione dello spostamento corrisponde.

Cornice gialla con X rossa

I processi di trasporto selezionati non possono essere spostati nel rango presente.
Nessuna corrispondenza della posizione di spostamento.

    4
    Ripetere la procedura per tutti i processi di trasferimento desiderati.



Funzione

1

Colore del modulo = colore di ricerca dalla visualizzazione Colore del modulo per lo sfondo / simbolo

: si cerca l'ID del modulo.

2

Colore del filato originale del modulo

    5
    Selezionare ranghi vuoti risultanti dalle modifiche e cancellarli con il tasto Canc.
    6
    Chiudere l'Editore MA con .
    7
    Confermare la query Salvare il modulo modificato? con Sì.
  1. La marcatura a colori del Module Arrangement viene registrata automaticamente nella colonna di comando della zona a disegno selezionata.

Il Module Arrangement viene salvato con il disegno e può essere selezionato nella scheda Module Arrangement locali della barra degli strumenti Moduli.

III. Per espandere la zona selezionata:

  1. È presente la selezione di ranghi.
    1
    Espandere la zona con il Module Arrangement con nella barra degli strumenti Passi di lavorazione.
  1. La zona selezionata viene visualizzata nella Vista dei simboli (anteprima).
    2
    Chiudere l'anteprima con .

IV. Per selezionare nell'editore Module Arrangement:

Selezione

Funzione

Selezione di ranghi tramite barra dei ranghi

Spostamento del contenuto di un rango selezionato su un altro rango tecnico.

Selezione con

Spostamento del contenuto di una selezione su uno o più ranghi tecnici differenti.

V. Comportamento di moduli struttura:

Prima del passo di lavorazione Espansione:

se i moduli struttura utilizzati vengono modificati nella tecnica di lavoro a maglia dopo la creazione di un Module Arrangement, la modifica verrà applicata nel disegno base ma non nel Module Arrangement presente.

Nella modifica viene creato un nuovo ID modulo.

    1
    Modificare manualmente il Module Arrangement presente.
    -  oppure  -
    Creare un nuovo Module Arrangement.

Dopo il passo di lavorazione Espansione:

se si modificano i moduli struttura utilizzati dopo l'espansione, viene creata una copia del modulo.

Le modifiche vengono applicate nel disegno base.

    1
    Attivare lo stato del disegno Disegno base.
    2
    Sostituire il modulo originale con il modulo modificato.
    3
    Modificare manualmente il Module Arrangement presente.
    -  oppure  -
    Creare un nuovo Module Arrangement.
