Creazione di Color Arrangement

I. Per creare e riportare il Color Arrangement:

1: Selezionare il disegno nell'altezza totale.

2: Fare clic sul tasto .

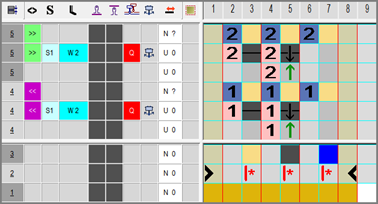

Si apre la finestra di dialogo Editore Color Arrangement.

3: Per modificare il Color Arrangement:

Per inserire ranghi supplementari per il filo di trama nel settore di esecuzione:

Riportare per il colore di ricerca #31 il colore del filato #2 e l'azione dell'ago Flottante.
Anche per il colore di ricerca #2 riportare il colore del filato #2 e l'azione dell'ago Filo di trama/Trasporto in avanti con filo flottante.
Inserire nella colonna di riferimento, nel settore di esecuzione, i numeri dei ranghi di riferimento corrispondenti per i ranghi aggiuntivi (ranghi supplementari)

Per inserire ranghi supplementari per il trasporto nel settore di esecuzione:

Riportare per il colore di ricerca #2 l'azione dell'ago Trasporto all'indietro
Inserire nella colonna di riferimento, nel settore di esecuzione, i numeri dei ranghi di riferimento corrispondenti per i ranghi aggiuntivi (ranghi supplementari)

Nella colonna di comando Pressa riportare il simbolo per Pressatrama ON con la selezione Tipo di pressa 2 per il filo di trama.
Nella colonna di comando Guidafili offset vanisé (YPI) riportare per il filo di trama il simbolo .
Nella colonna di comando Oscillazione di guidafili riportare il simbolo Oscillazione.
Nella colonna di comando Sistema riportare le specifiche del sistema per il filo di trama.

Il guidafilo del filo di trama si porta davanti al sistema S1.

Nella colonna di comando Correzione della pressa possono essere eventualmente riportati valori indice, affinché sia possibile apportare successivamente alla macchina le correzioni pressa eventualmente necessarie.

4: Chiudere l'Editore Color Arrangement con .

Viene salvato il CA e la registrazione del colore viene riportata nella colonna di comando .
