Informação geral sobre a programação EFS
Condições para uma comunicação entre CMS e EFS 820/920:
- Fonte de alimentação existente com a cablagem Memminger do EFS
- O kit EFS da Stoll está instalado
- Os EFS são operados com Memminger EFS 820/920 versão do firmware 1.44 ou superior
- Estabelecer os parâmetros ajustáveis no setup de Memminger no dispositivo EFS para parâmetro predefinido, ver instruções de serviço de EFS
Instruções originais de serviço EFS 920
Tenha em atenção os parâmetros ajustáveis no menu de setup das instruções originais de serviço de Memminger IRO
- Os seguintes parâmetros devem ser estabelecidos no dispositivo EFS:
- 1
- Permanente função de recuperação OFF Parameter Mode 12 = 0
- 2

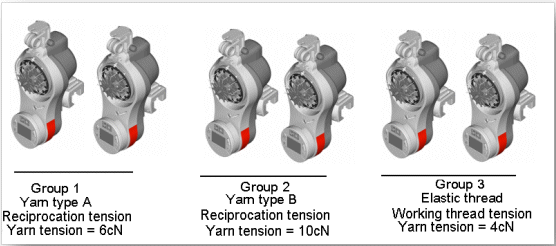

- Cada EFS deve estar atribuído a um grupo.
Parameter Mode 1 = 1 - 6 para o correspondente grupo.
Se for necessário só um grupo, o mesmo é definido com 1.
Limitações
Em cada fileira de tricotagem é possível atender até 6 grupos com diferentes valores
- É recomendável utilizar o sistema operativo Stoll más actual para a máquina.
A funcionalidade está disponível desde o sistema operativo: V 5.0 (V_OKC_002.009.006_STOLL)
Controle do EFS 820/920 com o comando Sintral DEVOUT
Sintaxe de comando Sintral:
DEVOUT(1,2,3,4,5,6,7,8);
Limitações
É possível processar um máximo de 16 comandos DEVOUT por curso do carro.
Os seguintes comandos podem ser transferidos para os dispositivos EFS através do comando DEVOUT:
-
Inicialização:
No Sintral antes do START deve ser inicializado DEVOUT apenas uma vez.
O início do programa deve acontecer com SP1.
- Calibração:
A calibração dos dispositivos deve ser executada uma vez em cada peça de tecido. A calibração é executada numa fileira onde é utilizado o EFS (por ex. deslocamento de pente = - = ou fio de separação...).
Com a calibração o fio é elevado por o sensor durante um momento para que o mesmo poda calibrar-se novamente em 0. Se neste momento acontecer tricotagem, o fio se poderia romper.
-

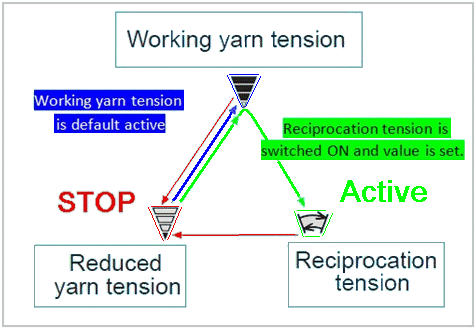

Seleção do modo de trabalho com ajuste da correspondente tensão de fio:
O modo de trabalho atual, tensão do fio de trabalho, tensão reduzida do fio ou tensão de oscilação é exibido na tela do dispositivo durante o processo de tricotagem. Além disso, a atual velocidade do fio é exibida em m/min e a tensão de fio em cN.
|
Tensão do fio de trabalho | Tensão reduzida do fio | Tensão de oscilação |
|---|---|---|
|
|
|
O modo da tensão de trabalho do fio é o modo predefinido. Sem predefinições Sintral os dispositivos EFS trabalham neste modo. Este modo somente pode ser utilizado com fios elásticos em máquinas de tecer rectilíneas. | Quando a máquina pára, os dispositivos EFS comutam para tensão reduzida do fio. Normalmente a tensão reduzida do fio em máquinas de tecer rectilíneas deve ser ajustada um pouco superior que a tensão do fio de trabalho ou a tensão de oscilação. | A tensão de oscilação foi desenvolvida especificamente para máquinas de tecer rectilíneas para recuperar o fio na inversão (Funcionamento mola de recuperação do fio) A tensão de oscilação é utilizada para todos os fios não elásticos. |
A tensão reduzida do fio não deve ter o mesmo valor cN que a tensão do fio de trabalho.
Com valores iguais, na parada de máquina não é exibido o símbolo da tensão reduzida do fio mas o símbolo da tensão do fio de trabalho.
A tensão reduzida do fio deve ser ativada uma vez na amostra. Depois disso, os valores em cada curso de carro podem ser alterados.
A tensão de oscilação sempre deve estar ativada se for preciso alterar um valor.
