Utilização do comando DEVOUT no M1plus

I. Função Sintral para o tipo cabeçalho.

  1. A inicialização deve ser realizada em primeiro lugar nesta função.
    1
    Ativar a tensão reduzida de fio para os grupos utilizados e definir a tensão de fio para a tensão reduzida do fio.
    (Aqui é ativada a tensão reduzida do fio. Uma ativação adicional não é necessária)
    2
    Ativar a tensão de oscilação e definir a tensão de fio para a tensão de oscilação.
    (Se for necessário alterar a tensão de oscilação posteriormente, a mesma deve ser ativada novamente)
    3
    Definir a tensão do fio de trabalho
    (A ativação da tensão do fio de trabalho não é necessária)

Esta função e definida como tipo cabeçalho

A função é inserida a partir da linha 2 no cabeçalho Sintral

Ativar a função Sintral no M1plus:

    1
    Ativar as Funções Sintral no menu Programa MC
    2
    Selecionar a função no diretório através de Carregar....
    3
    Selecionar a propriedade Cabeçalho na coluna de controle Tipo.
    4
    Ativar a marca de seleção na coluna Utilizado.

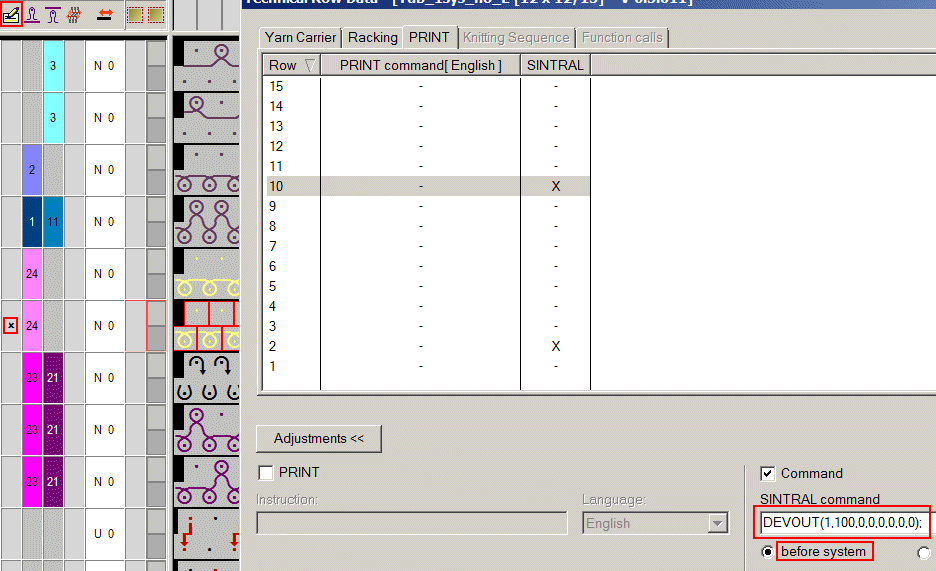

II. Introduzir Sintral com o comando para calibração no módulo de começo na fileira de separação

    1
    Clicar com o botão direito no módulo de começo.
    Selecionar Editar módulo.
    2
    Abrir a coluna de controle PRINT.
    3
    Clicar Instruções... no menu de atalho da coluna de controle PRINT.
  1. A janela Dados de fileiras técnicas é aberta com a seção PRINT.
    2. 4
    Abrir os Ajustes>> na janela Dados de fileiras técnicas.
    5
    Ativar o Comando com a marca de seleção.
    6
    Selecionar a fileira com o fio de separação.
    7
    Entrar o comando DEVOUT para a calibração: DEVOUT(1,100,0,0,0,0,0,0);

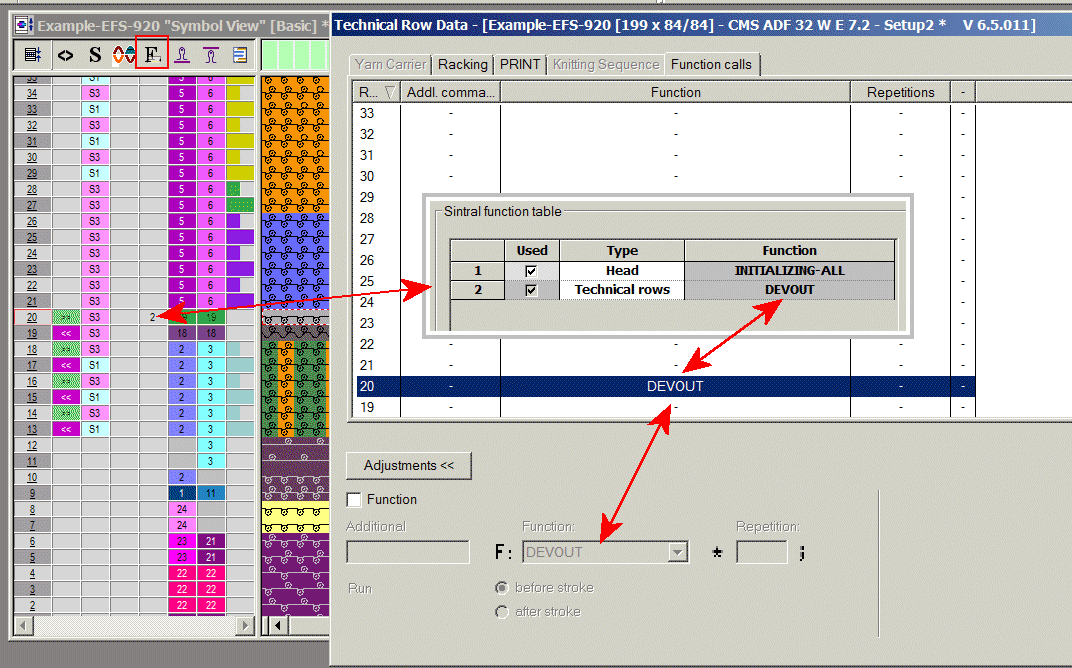

III. Alterar a tensão de fio durante a tricotagem nas fileiras técnicas

É possível alterar a tensão de fio para cada fileira de tricotagem dos seguintes modos: Tensão do fio de trabalho, tensão de oscilação ou tensão reduzida do fio.



É recomendável criar funções Sintral para as alterações de tensão de fio.

Se devem observar as regras acima descritas.

Procedimento a seguir:

    1
    Criar Sintral com os comandos DEVOUT e salvar num diretório previsto para isto. (Nome da função = Nome do arquivo Sintral)

Exemplo:

    2
    Abrir a coluna de controle Ativação da função e selecionar a fileira técnica a partir de qual deve ser utilizada a nova tensão de fio.
    3
    Executar Ativação da função. A janela Dados de fileiras técnicas é aberta na seção Ativação da função.
    4
    Abrir os Ajustes na janela Dados de fileiras técnicas
    5
    Ativar a Função Check Box
    6
    Na função pulsar em Outras funções.
    7
    Mudar para o diretório onde foi salva a função acima descrita e Abrir a função. O nome da função aberta é exibido no campo Função.
    8
    Selecionar antes do curso / após o curso. Atenção! Com Antes do curso possivelmente seja gerada uma fileira em vazio. Por isso, selecionar Após curso se for possível

Com Antes do curso possivelmente seja gerada uma fileira em vazio.

Por isso, selecionar Após curso se for possível O que, no entanto, tem como consequência que a função duma fileira de amostra deva ser indicada antes da fileira desejada.



Conexões da coluna de controle Ativação da função:
