Desenhar o tecido base e definir as cores de vanizagem

I. Desenhar o motivo e definir as cores de vanizagem:

    1
    No tecido base desenhar o motivo desejado com uma cor de fio adicional.
    2
    Abrir a caixa de diálogo Vanizar com .
    3
    Na caixa de diálogo introduzir as cores de motivo utilizadas nas duas primeiras colunas das quatro.
  1. A primeira cor de vanizagem é gerada, a qual é exibida na primeira coluna da janela. A mesma pode ser alterada.
    4
    Para alterar a cor de vanizagem posicionar o cursor na coluna na cor de vanizagem que você deseja alterar.
    5
    Ativar o menu com o botão direito do mouse e Alterar cor.
    6
    Na caixa de diálogo Cor selecionar a cor desejada e confirmar a entrada com OK.
  1. A cor é aceita.

Vanizagem inversa (com troca de sistema)

Durante a assim chamada vanizagem inversa (com troca de sistema) é necessária uma outra cor de vanizagem para cada troca de cores.

    7
    Posicionar o cursor na área das quatro colunas da janela de diálogo e ativar o menu com o botão direito do mouse.

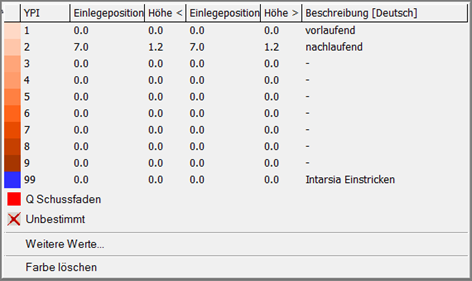

  1. A tabela Vanizar com os valores offset de vanizagem (YPI) e os valores-padrão é exibida.

Coluna

Indicações

YPI

Tabela de índices YPI

: Índice YPI 1 até YPI 9 possível.

Posição de inserção <<

Offset horizontal do arrasto dum guia-fios para a direção de carro para a esquerda

  • Valores positivos: O guia-fios trabalha perseguindo
  • Valores negativos: Guia-fios trabalha com avanço

Altura <<

Offset vertical do guia-fios para a direção de carro para a esquerda

: A posição inicial do guia-fios = posição de tricotagem = valor 0.

  • Valores positivos:O guia-fios é deslocado para a cima.
  • Valores negativos: O guia-fios é deslocado para baixo.

Posição de inserção >>

Offset horizontal do arrasto dum guia-fios para a direção de carro para a direita

  • Valores positivos: O guia-fios trabalha perseguindo
  • Valores negativos: Guia-fios trabalha com avanço

Altura >>

Offset vertical do guia-fios para a direção de carro para a direita

  • Valores positivos:O guia-fios é deslocado para a cima.
  • Valores negativos: O guia-fios é deslocado para baixo.

Descrição

Descrição para os guia-fios utilizada ao vanizar.

Exemplo:
2 guia-fios vanizam, assim o primeiro é o guia-fios com avanço e o segundo é o que persegue.



Você pode abrir esta tabela também através do menu Parâmetros de Amostra / Vanizar...
Os valores padrão da tabela encontram-se no arquivo globalparameters_681.

    8
    Selecionar o índice YPI (1) desejado na tabela.
    9
    Posicionar o cursor na primeira cor de motivo (esquerda) e pulsar com o botão esquerdo do mouse.
  1. O índice (1) é atribuído à cor de motivo (guia-fios conducente).
    Valores padrão: 0.0.
    10
    Atribuir o índice YPI (2) à segunda cor de motivo (= guia-fios que persegue).
    11
    Introduzir as predefinições para o índice YPI selecionado na tabela.
    12
    Para a segunda cor de vanizagem trocar a seqüência de cores de fio.
    13
    A atribuição do índice YPI permanece igual.

Pela troca de cores de fio na caixa de diálogo Vanizar determina-se a troca (inversão) dos guia-fios.

Resultado:

As cores de vanizagem são necessárias na amostra e possivelmente no começo (P1).

II. Importação de padrões (imagens) para amostras com vanizagem inversa:

  1. As cores da imagem devem ser reduzidas num processador de imagens à 2 cores.
    2. 1
    Abrir o M1plus e criar uma nova amostra com .
    2
    Com a ajuda da importação de imagem em Arquivo / Importar / Imagem como parte de amostra... importar a imagem.
    3
    Desenhar a parte de amostra no tecido base.
  1. A parte de amostra com 2 cores está posicionada no tecido base.
    4
    Alterar a imagem manualmente.

Durante a vanizagem inversa pelo menos 2 pixels por cada cor devem tecer contíguos. Deste modo uma inversão ‚limpa‘ dos guia-fios é assegurada.

    5
    Definir uma cor de vanizagem por cada cor de amostra com a ajuda da caixa de diálogo .
    6
    Trocar as cores de amostra em cores de vanizagem.
