Desenhar o tecido base e definir as cores de vanizagem

I. Desenhar o motivo e definir as cores de vanizagem:

    1
    No tecido base (cor de fio #31) desenhar o motivo desejado com uma cor de fio #4 adicional.
    2. 2
    Abrir a caixa de diálogo Vanizagem com e gerar as seguintes cores de vanizagem:

No.

Cores de vanizagem

Utilização

1

P1 (vermelho)

Combinação de cores de vanizagem para a 1ª fileira de amostra, que é trabalhada no sistema 1.

P2 (amarelo)

2

P3 (azul)

Combinação de cores de vanizagem para a 2ª fileira de amostra, que é trabalhada no sistema 2.

P4 (azul claro)

3

P5 (verde escuro)

Cor de vanizagem para o começo

:

Ao criar as cores de vanizagem para Stoll-ikat plating ® o tipo (i) dever ser atribuído à cor de vanizagem.



Stoll-ikat plating ®

Para Stoll-ikat plating ® são necessárias duas cores de vanizagem (= uma combinação de cores de vanizagem) por fileira de amostra para cada troca de cor num sistema.

Com Stoll-ikat plating ® é possível utilizar uma combinação de cores de vanizagem diferente em cada sistema.
Um máximo de 30 trocas de posição numa fileira de amostra é permitido, nas quais é necessário observar uma distância entre trocas do cor de 2 polegadas (com 1.0 m/s)

    3
    Clique com o botão direito do mouse na correspondente cor de vanizagem.
    4
    No menu de atalho selecionar a entrada ikat.
  1. A cor de vanizagem é marcada com o símbolo i.
    2. 5
    Clique com o botão direito do mouse nas correspondentes cores de fio de uma combinação de cores de vanizagem.
    6

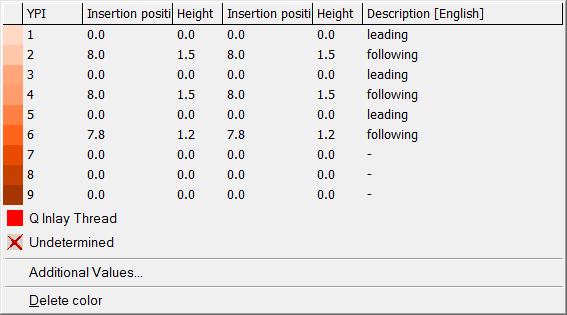

    Selecionar o índice YPI desejado na tabela atribuí-lo.

Resultado:

No.

Índice YPI



1

YPI 1 + YPI 2

2

YPI 3 + YPI 4

3

YPI 5 + YPI 6
