6.7 版本有哪些更新？

ikat添纱和反向添纱合并到一个花型行里

• 如果具有ikat添纱ID的 2 个添纱色相邻，那么一个工艺行里一个编织系统上的颜色顺序发生变化。
  在本例中，添纱色1i和7i
  优点：编织效率更高，而且具有典型的边界模糊颜色变化效果
• 如果是不具有添纱ID的2个添纱色相邻，那么两个编织系统上的颜色顺序发生变化，而且是显示为两个工艺行。
  在本例中，添纱色3和5
  优势：边界锐利的颜色变化效果
• 现有花型的所有添纱色，当用于ikat版本时，都自动取得类型ID6.7。
  条件：在配置 / 附加设置对话框中，不拆分编织行，Stoll-ikat plating要激活。
• 在配置 / 附加设置下的反向添纱选项的名称改成新添纱色的设置。用这种方式确定新添纱色的默认值。
  附加设置标签选项卡
• 在相应添纱色的右键菜单里建立ikat类型ID。

ADF机的压脚辅助功能

• 对于所有的ADF W机器，以前，压脚的功能主要是在后续编织行之前或者翻针行之前向下压住纬纱。
  也就是说，压脚用在前导衬纬纱嘴和编织或翻针系统之间。
• 增加了编织带入压脚
  从机械结构角度讲，压脚并没有发生变化。
• 编织带入压脚用在后续编织系统上。
• 压脚向下压住要编织带入的纱线直至纱线垫入第一枚织针。
• 用途：
  把纱线从夹纱位置编织带入编织区时
  织片上的浮线过长时

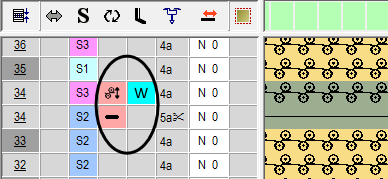

• 压脚控制列以及新条目（仅ADF）：
• 纬纱压脚启用
  衬入纬纱时使用压脚。
• 编织带入压脚启用
  编织带入纱线时使用压脚，直至纱线安全地垫入第一枚织针。
• 压脚（ADF-W，CMS-W）

CMS 330 W 和 CMS 530 W
通过添纱色和模块来编制纬纱程序

通过添纱色：

1

绘制基本花型。

2

定义一个添纱颜色。

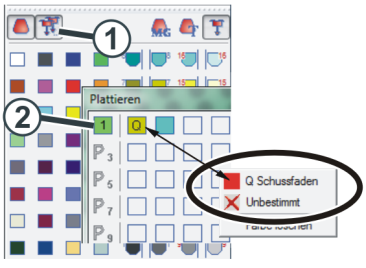

打开添纱(1)对话框。

1.

3

对于添纱颜色P1进行如下设置(2)：
第1列：衬垫纱导纱器"Q"
第2列：基本色导纱器

4

在花型里画入添纱颜色。

5

执行工艺处理。

1. 两个导纱器都自动输入到导纱器控制列。
2. 衬纬装置符号将自动在压脚控制列里激活。


• 工艺处理将会把带有添纱色的行拆分为 2 个工艺行：
• 纬纱衬入行
• 纬纱封闭行
• 工艺处理过程确保两行总是分配到一个机头动程里。
• 如果只有一个空闲系统，那么将会创建一个新的机头动程。
• 针对纬纱封闭行，将会自动插入一个纬纱压脚。

工艺行控制列顺序的改变

• 控制列不排序工艺行名称更改为工艺行顺序。
• 控制列的选择对话框也发生变化
• 不排序工艺行更名为 保留顺序。
• 控制列中的新条目
  纬纱封闭行
  纬纱衬入行
• 工艺行顺序

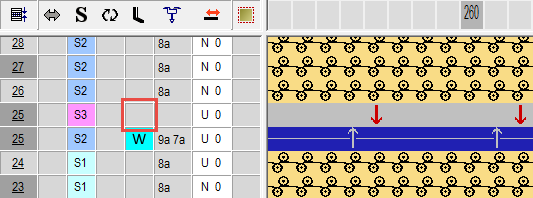

添纱色拷针

• 在工艺处理过程中，添纱色拷针将会拆分为 2 个工艺行。
• 扩展花型

• 工艺处理后

• 由于编织技术的限制，这种拷针可能并不十分稳定可靠。
• 选择中断工艺处理或忽略消息。
• 如果必要，用收针替代拷针。

通过模块来编制纬纱程序

1

用2个颜色绘制模块。

2

针对封闭行，在模块控制列里激活纬纱压脚。


3

在展开花型的工艺行顺序控制列里，设置纬纱封闭行和纬纱衬入行条目。

在模块中没有这些条目。

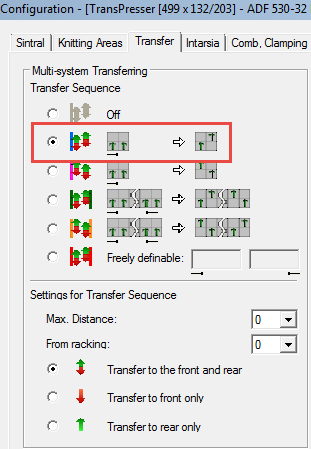

纬纱封闭行的翻针顺序

• 翻针顺序的配置设定是针对通过翻针方式封闭纬纱这一操作的。

• 新创建的翻针行不会保留压脚。


新机型和新机器名称

• 支持多款新机型。
• 新的机器EKC操作系统需要花型做特别设置。

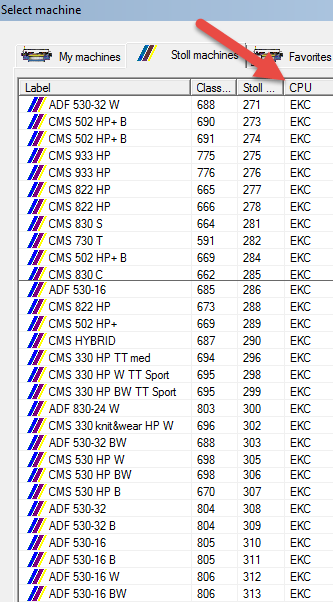

  选择机器时要注意操作系统。


机器控制系统是EKC时，下列机器名更新为新名称：

旧名称	新名称
CMS ADF 16	ADF 530-16
CMS ADF 16 B	ADF 530-16 B
CMS ADF 16 BW	ADF 530-16 BW
CMS ADF 16 B	ADF 530-16 W
CMS ADF 32	ADF 530-32
CMS ADF 32 B	ADF 530-32 B
CMS ADF 32 BW	ADF 530-32 BW
CMS ADF 32 W	ADF 530-32 W
	ADF 830-24 W

电子送纱器的控制

• 以前，电子送纱器都是通过Sintral命令DEVOUT来控制的。
  这需要用到相应的 Sintral 语言知识。
• 现在，Setup2 也支持电子送纱器了。
• 机器操作系统OKC 6.3及以上
• 从操作系统EKC 1.3开始的EKC机器
• 支持 Memminger（美明格）生产的 EFS 820 和 EFS 920 型送纱器。
• 在过渡期间将保留 DEVOUT 命令的使用。
  但 DEVOUT 命令和新的Sintral 指令不能混合使用。
• 更多请见 送纱器

在配置/编织区域选项卡里的送纱器

利用 激活送纱器复选框，可以显示所有的当前花型中电子送纱器控制元素。
编织区 栏

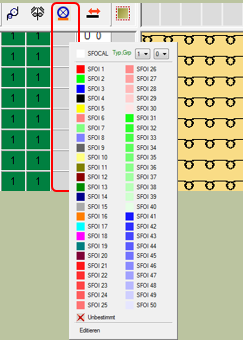

新的送纱器控制列

在 纱线区域配置 对话框中的送纱器

• 在导纱器的右键菜单里，对某一组送纱器进行导纱器分配。
• 在子菜单里指定送纱器类型。
  标准： EFS 820
• 设置保存在 Setup2 里

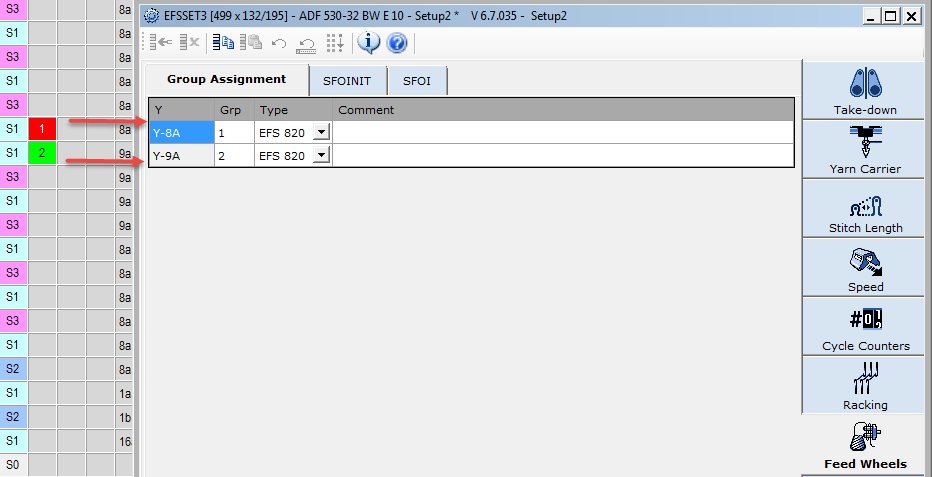

  Setup2-编辑器里的送纱器选项卡


电子送纱器的 Sintral 命令

若干行之后打开夹纱装置功能的数值范围扩展到255行

切夹纱

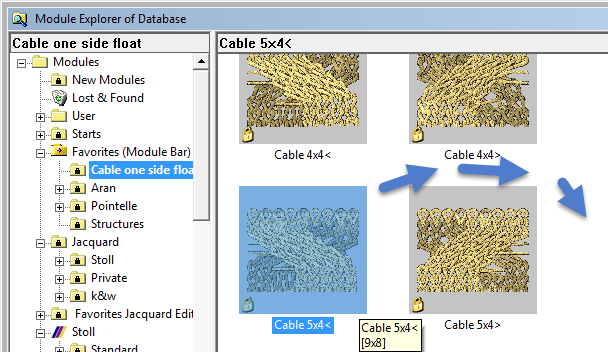

数据库模块管理器

多重选择的个人模块可以移动到其他目录里，也可以移进移出只读目录。

同时重命名多个模块

1

选择多个模块。

2

选择重命名右键菜单。
重命名...

1. 重命名模块对话框出现。

   在编辑框里出现第一个模块的名称。
   点OK确认，名称或更改的名称将应用到所有模块。
   第一个模块的名称有个后缀(1)。
   所有其他模块的名称按顺序加后缀。

复制一个模块/CA/MA 时，对话框属性中，语言默认值是所有语言。
在以前的几个旧版本里，新创建的模块/CA/MA 是这种情况。
对话框属性/描述选项卡

移除已删除的数据库模块

以前，数据库模块并未删除，只是更名为M1_Module_Deleted。
这会导致 M1plus 所需空间增大。

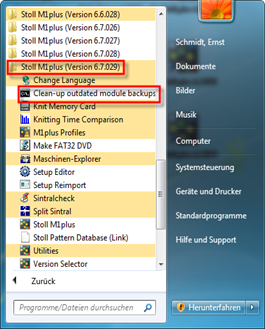

• 可以利用新的 Clean-up outdated module backups 工具将超过 30 天的被删除的模块彻底删除。
• 程序的位置是所有程序 - StollM1plus（版本6.7.xxx）。


模块组排序

按下AltGr键可以对模块组进行排序。

例如：

1

点模块组（组4），同时按下AltGr键并上移（在1和2之间）。

1. 移动模式用一个水平双箭头表示。
2. 目录插入到目录2的上方，蓝色置亮显示。


模块排序

可以使用拖放功能在打包模块组里移动模块。

通过拖放方式将模块复制到其他花型

您可以在花型的模块管理器里，将模块和排列复制到另一个花型。
要求：

• 打开两个或更多花型。
• 把模块或排列拖放到相应的模块组。
• 拖放的方式也可以用于花型的模块传感器的一个内容。

例如：将CA 1x1 Test从花型noname1复制到花型noname2
