设置连接点
以下介绍在模型显示对话框中设置连接行过程。绘图方式设置连接行比在模型编辑器 ( 连接符号) 中设定的模型行有更高的优先度。在模型显示窗口中不显示可用结束点。

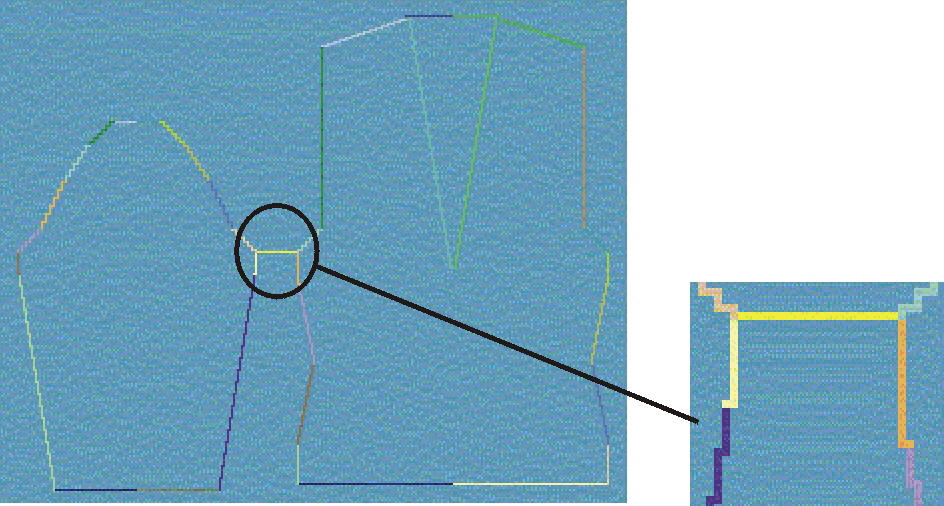

I. 设置 袖子 - 大身 连接行:
连接行决定了袖子/大身连接结束后的第一编织行。
- 该袖子 - 大身按钮在引入点 对话框中被按下。
- 1
- 把鼠标指针放在k&w袖子或大身单元中的开始点。
- 2
- 左键指定第一结束点。
按下本键。 - 3
- 把鼠标指针放在k&w袖子或大身单元中的结束点。
- 出现细的连接线。
当Ctrl 键同鼠标键一同被按下时, 结束点自动跳至最近的边缘开始点。
- 4
- 松开鼠标键。
- 连接显示为黄色。
在结束点 对话框中输入袖子和大身编织行的数量。

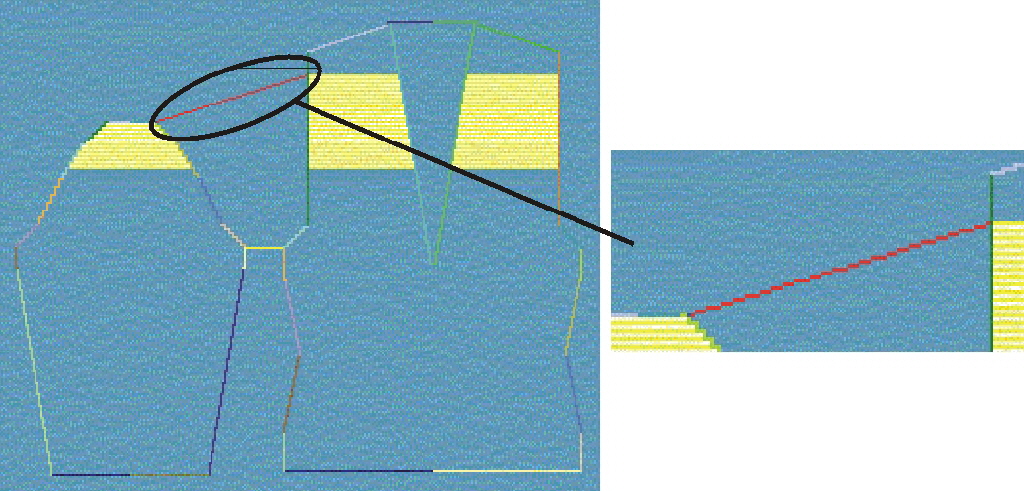

II. 设置补偿 连接行:
在袖子和大身之间的长度补偿。
长度补偿的连接行决定了到哪个编织行需要通过暂停编织的方式来补偿编织行变化的数量。
- 该补偿按钮在结束点 对话框中被按下。
- 1
- 将鼠标放在k&w袖子单元的任何点。
按鼠标左键。按下本键。
- 在鼠标指针和袖子的结束处所要求的开始点之间显示一个细的连接线。
- 2
- 移动鼠标指针到k&w大身部分中的末端点。
当Ctrl 键同鼠标键一同被按下时, 结束点自动跳至最近的边缘开始点。
- 3
- 松开鼠标键。
- 连接显示为黄色。在结束点 对话框中输入袖子和大身编织行的数量。
袖子中的开始点总是被自动设置。这使您可以轻松点击一次就可以创建这条连接行。在大身中, 只在连接行的终点上点击。

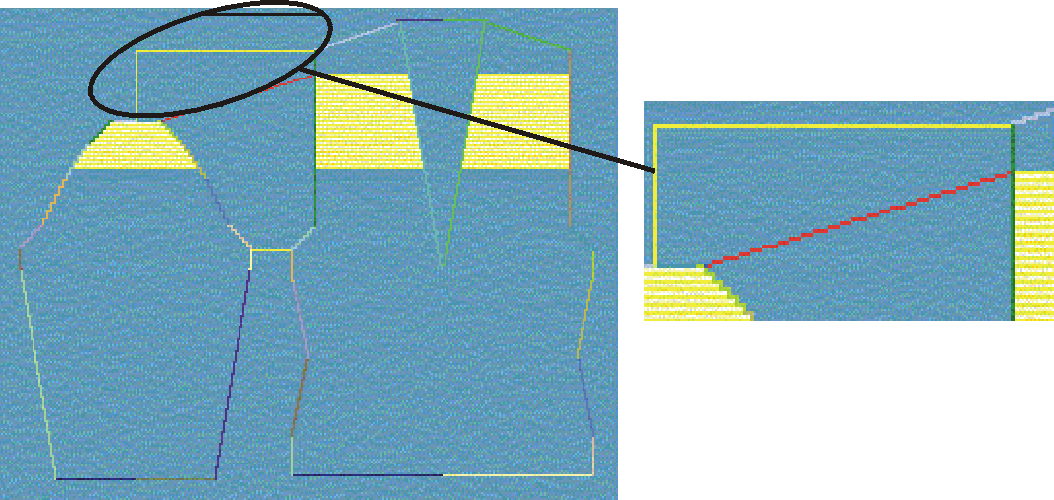

III. 设置 收针剩余 连接线:
收针剩余是保留在袖子末端上的编织行数, 该袖子在收针之后不在编织而融入大身部分, ( 末端宽度) 。
从袖窿的结束处直到结束线圈要被收针的位置, 设置到大身单元一个位置的连接。
如果收针剩余是在指定大身-袖子连接后被设定, 则长度补偿被自动计算。
在模型向导中可指定被用于收针剩余的幅度位于在收针剩余线圈数列表区域。
- 该收针剩余按钮在结束点 对话框中被按下。
- 1
- 将鼠标放在k&w袖子单元的任何点。按鼠标左键。按下本键。
- 2
- 在鼠标指针和袖子的结束处所要求的开始点之间显示一个细的连接线。
- 3
- 移动鼠标指针到k&w大身部分中的末端点。
当Ctrl 键同鼠标键一同被按下时, 结束点自动跳至最近的边缘开始点。
- 4
- 松开鼠标键。
- 连接显示为黄色。
在结束点 对话框中输入袖子和大身编织行的数量。
袖子中的开始点总是被自动设置。这使您可以轻松点击一次就可以创建这条连接行。在大身中, 只在连接行的终点上点击。

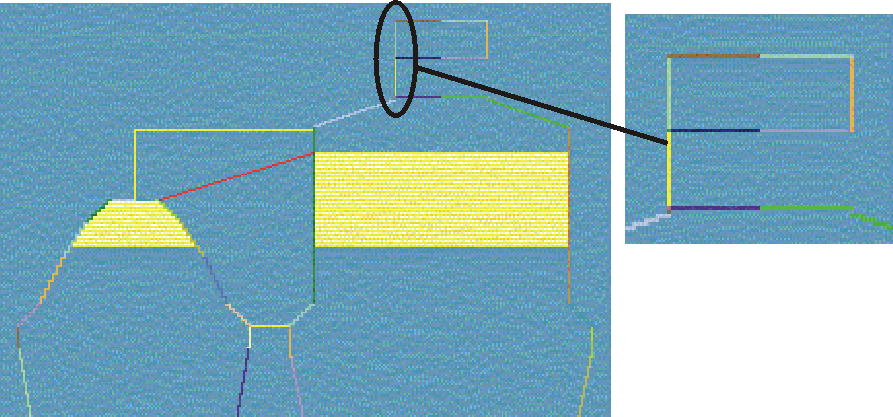

IV. 设置 领子连接行:
领子被连接到大身或袖子。用连接行指定领子的宽度。
如果没有为领子确定一个连接行, 则领子自动被连接到大身部分。
- 该 领子 按钮在结束点 对话框中被按下。
- 1
- 将鼠标指针放置到k&w领子部分中的任何一个点上。按鼠标左键。按下本键。
- 在鼠标指针和所要求的领口开始点之间显示一个细的连接线。
- 2
- 为设置领子 - 袖子 之间的连接将移动鼠标指针到k&w袖子单元中的结束点上。
- 或 -
将鼠标指针放到在k&w大身单元, 来设置领子-大身的连接。
当Ctrl 键同鼠标键一同被按下时, 结束点自动跳至最近的边缘开始点。
- 3
- 松开鼠标键。
- 连接显示为黄色。
在结束点 对话框中输入袖子或大身纵列的数量。
领子中的开始点总是被自动设置。这使您可以轻松点击一次就可以创建这条连接行。在袖子或大身中, 只在连接行的终点上点击。
可在模型编辑器 ( 选项卡) 中设定模型行的结束点。请注意, 现存的结束点不在模型显示 窗口中显示。另外, 绘图设置的连接行有高优先权。这时将不遵守模型行上的引入点。
