生成带模型的花型

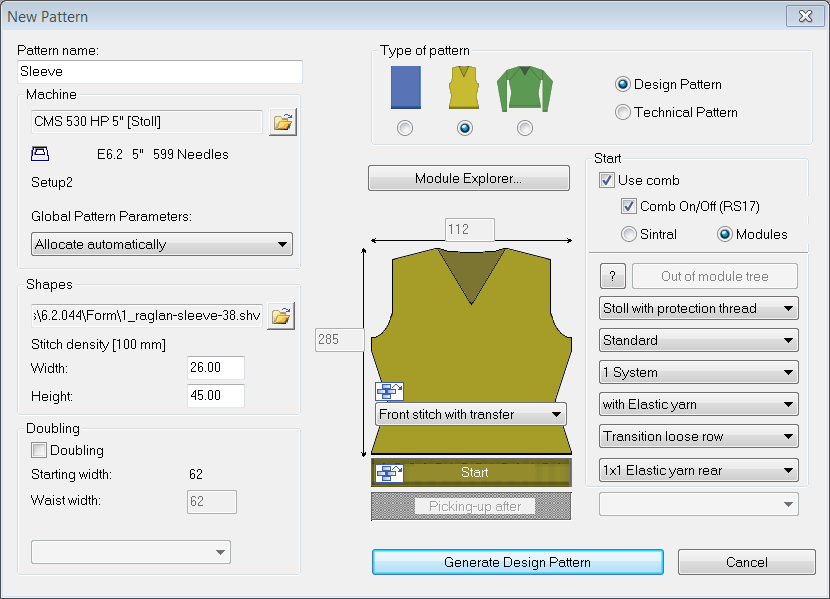

创建带有模型的新花型：
- 1
- 从菜单栏中选择/.
- 或 -
点击
图标.
|
设置 |
含义 |
|---|---|
|
设计花型 |
M1plus上带有新功能的花型编程 |
|
工艺花型 |
像在M1上那样在M1plus上编辑花型 |
- 2
- 输入花型名称.
- 3
- 选择机器类型.
- 4

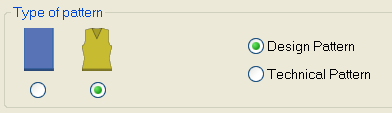

- 选择基本花型（带模型的花型）和.
- 5

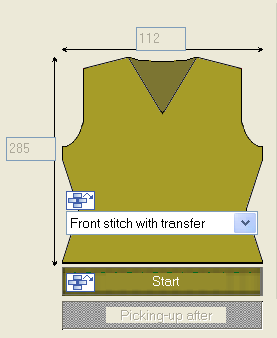

- 选择模型并指定线圈密度.
- 根据所选择的模型将会自动输入花型尺寸.
- 6
- 通过选项列表设置基本花型的结构.
- 7

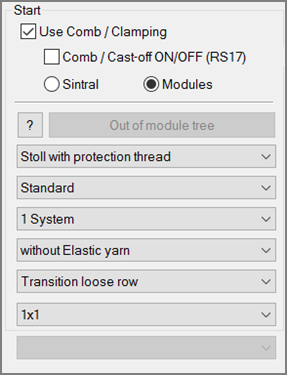

- 选择起头.
起头也可以在绘制基本花型后插入.
- 8
- 通过生成设计花型确认设置.
- 带有定位模型的符号视图[基本]将会被打开.
