符号视图中的更改

I.在模型外侧边缘和V领上执行更改：

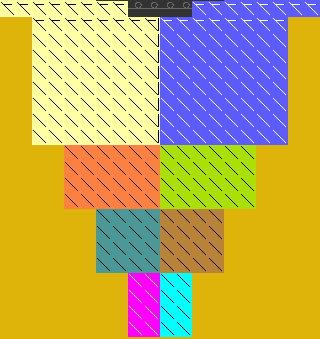

模型被置于花型上.

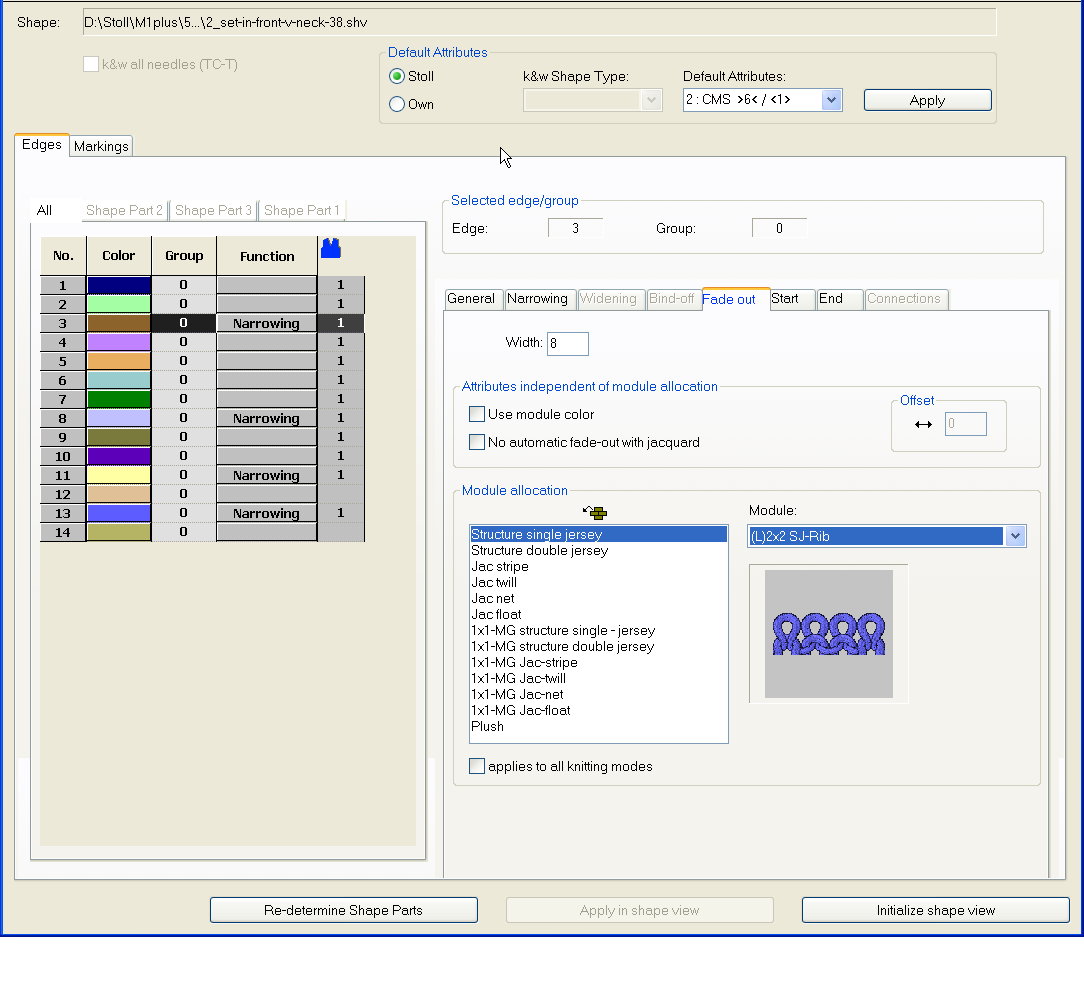

1: 通过模型属性...级联菜单打开模型属性对话框.
- 或 -
调出模型/模型属性...菜单.

2: 更改选项卡中的设置.

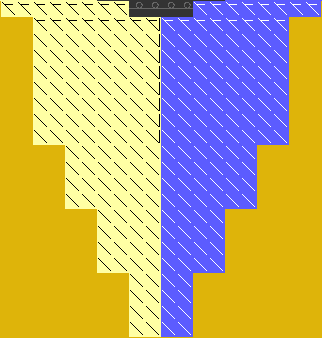

外侧模型边缘和V领
选项卡	更改	显示
边缘效果	2x2 RL罗纹
收针	L-R分离翻针(单面结构)
收针	L-R合并翻针(单面结构)
收针宽度	8 针	开袖 V-领部
收针幅度	4 针 (2x2线圈)
边缘组织宽度	8 针

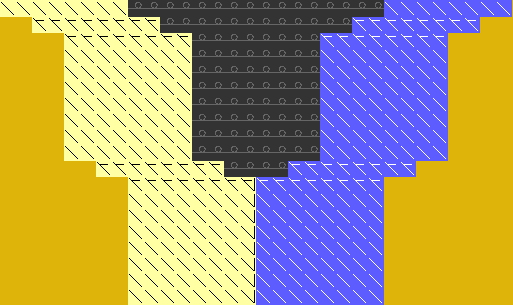

II.在V领的起头处进行更改：

为了改进光学效果，可以更改V领的起头.

使用现有的模型边缘颜色并通过激活的和/或在符号视图[基本]中的V形起头下画入模型边缘的修正.

生成新的模型元素，分配模型属性并修正模型边缘.
使用应用模型视图按钮确认模型属性对话框中的条目.

直到v领开领起头的行数必须是偶数.

1: 通过模型/模型另存为...菜单保存更改的模型.

模型将会以shr格式被保存.

2: 通过处理步骤工具栏中的按钮剪切模型.

将会显示剪切对话框的选项.

3: 制定插入边缘组织和在模型边缘插入线圈长度的设置.

边缘组织会被输入.

插入边缘组织默认处于激活状态.

4: 执行下列的处理步骤.
