在M1plus模型编辑器中创建模型
I.生成模型：
- 1
- 调出M1plus模型编辑器.
通过/. .
- 对话框将会打开.
- 2
- 通过/菜单打开现有的模型.
- 或 -

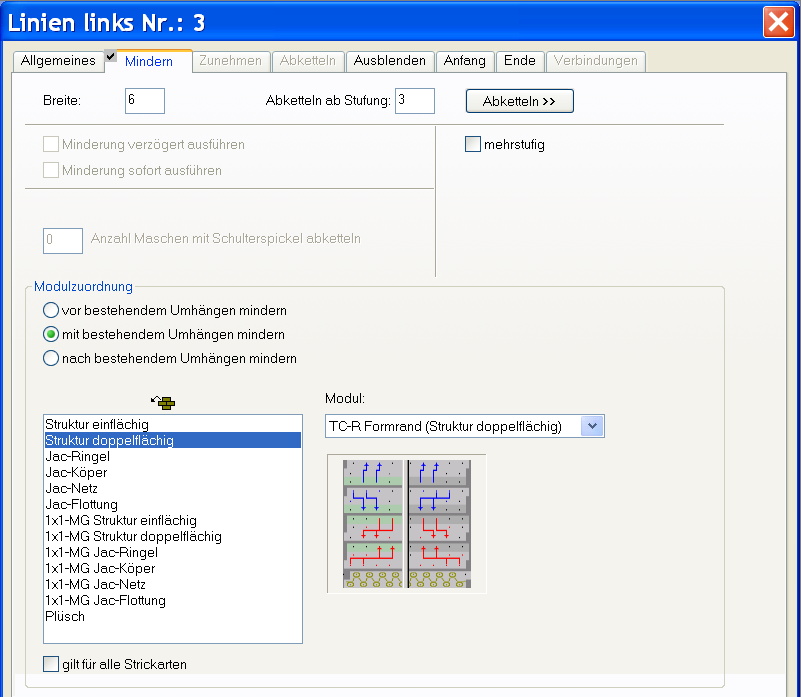

点击
.
示例: D:\Stoll\M1plus\Versions\Form\2_set-in-front-v-neck-38.shv
- 或 -
.
- 或 -
通过
按钮创建新的模型. - 3
- 通过/菜单将*.shv模型转换为*.shp格式.
- 4
- 更改基本元素.
基本元素前片：
- 5
- 在基本元素中选择边缘行2-4.
- 6
- 选择并应用默认属性 No.6: TC-R>6<.
- 7
- 选择并更改开领元素.
元素开领：
- 8
- 选择基本元素并设置模型一半间的距离为1.
- V领会通过1针开始.
- 9
- 选择开领元素.
- 10
- 使用鼠标左键点击列中所需要的行号（=边缘号）.
- 行 xx 编号:xx对话框会被打开.
- 11
- 打开选项卡.
- 12
- 点击结构双面并在选项菜单中选择V领起头的所需模块.
- 或 -
在工艺/起头V领/结构双面/结构双面V1下的数据库模块管理器中选择V领起头的模块并使用拖放进行分配. - 13
- 在开领元素中选择边缘行2-4.
- 14
- 选择标准属性编号7: CMSTC-R-V并应用.
开领元素中的收针被置于相同的高度.
- 15

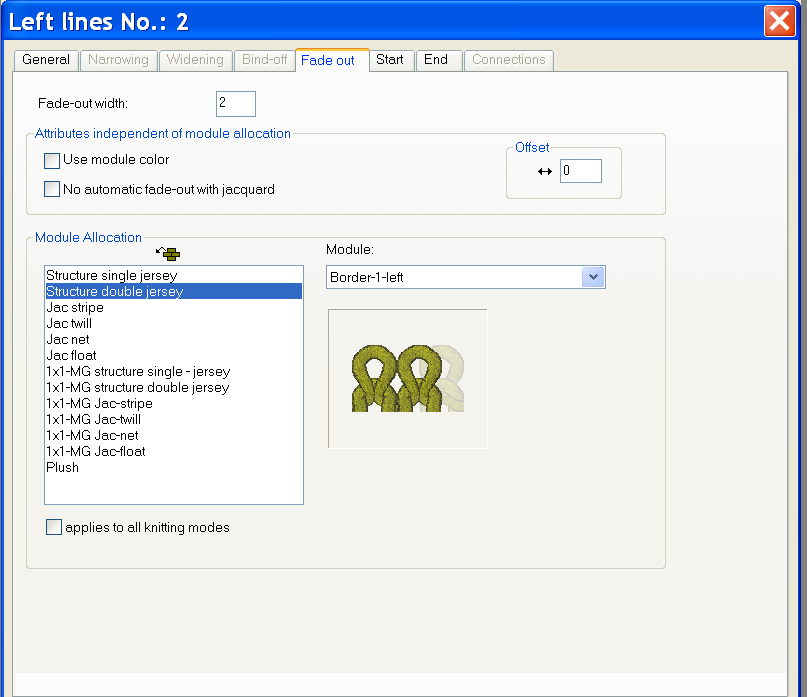

- 分配边缘组织模块到基本元素的边缘和元素开领.
基于默认属性的分配，这会通过前床线圈-后床线圈被隐藏
- 16
- 使用数据库模块管理器中的边缘组织模块.
- 左侧旋转边缘/右侧旋转边缘
- RR左侧边缘/RR右侧边缘
- 生成边缘组织的模块：
示例:
|
左侧边缘组织边缘 |
右侧边缘组织边缘 |
|---|---|
|
|
|
- 17
- 如有需要，分配改进的收针模块到基本元素和开领元素的边缘.
双面结构的收针模式：
|
收针模块 |
功能 |
|---|---|
|
标准 |
没有辅助针床的收针 |
|
TC-R 模型外边缘 |
模型外侧边缘的普通收针 |
|
TC-R 模型外边缘没有复合翻针 |
模型外侧边缘的单独收针 |
|
TC-R-V |
V领的普通收针 |
|
TC-R-V 没有复合翻针 |
V领的单独收针 |
- 18
- 通过/或菜单保存模型.
- 模型将会以shp格式被保存.
- 19
- 点击X关闭M1plus模型编辑器.
II.生成带有在高度中替换的收针的开领元素：
右侧的第一个收针与左侧相比必须高一个线圈行，这样的话导纱器才不会影响V领的收针步骤
- 1
- 选择开领元素.
- 2
- 禁用镜像的复选框.
- 可以显示表格右侧行.
- 3

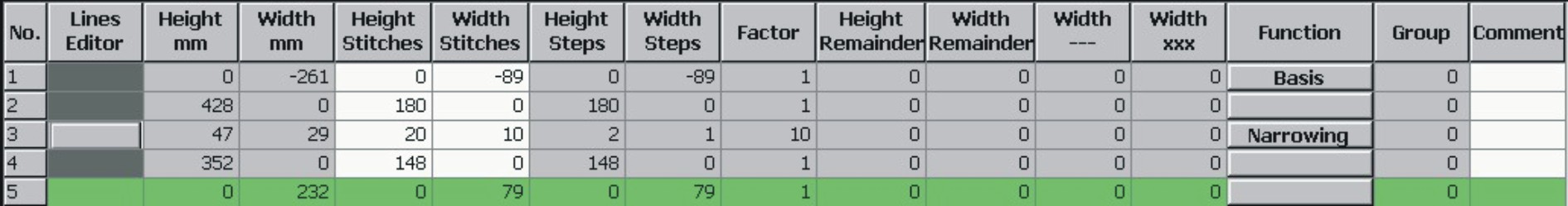

- 打开并更改领部元素的表格右侧行.
- 4
- 插入新的行编号1并在中输入数值1.
- 右侧的V领边缘相对会被放置得更高一行.
- 5
- 减小行编号3中的数字一行.
- 左侧行和右侧行整体高度的补偿.
- 6
- 分配模型属性到新的行编号1.
- 标准属性编号7: CMSTC-R-V
- 边缘效果
- 收针类型
- 7
- 通过/菜单将模型保存在新名称下.
- 模型将会以shp格式被保存.
- 8
- 点击X关闭M1plus模型编辑器.
