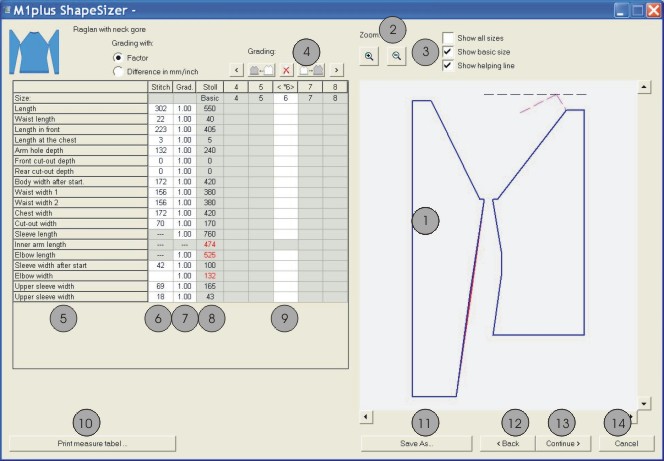

模型尺寸器:生成尺寸-推码

1

模型的图形显示

2

通过缩放缩小或增大图形显示

3

显示图形的尺寸显示

4

计算基于推码因素的尺寸

在测量表上调出前一行

计算下一个较小的尺寸

在激活列中删除数值

计算下一个较大的尺寸

调出测量表的下一行

5

模型边缘行及其名称的列表

6

线圈中模型的测量相当于选定的尺寸.
基于指定线圈比率的毫米和线圈间的转换.

7

以%为单位的推码因素，也就是说按百分比从一个尺寸更改为下一个尺寸.
可以使用按钮（4）计算其他的尺寸.

8

基本尺寸模型的测量.这些数值不能进行修改.
保持Stoll标准模型的测量以毫米为单位.
- 或 -
在列< * 6 > （基本尺寸）中手动输入以毫米为单位的模型尺寸.

9

< * 6 > 列中基本尺寸的测量：
更改数值
- 或 -
直接输入新数值到空的列.

10

显示并打印所有尺寸的测量表格

11

保存尺寸表为*.shz文件

12

切换到前一个对话窗口

13

切换到下一个对话窗口

14

关闭模型尺寸器
