使用模块工作 - 带有连接点的模块
带有连接点的模块会被用于多层织物，空转边缘或口袋的示例.
带有连接点模块的标记：
|
|
含义 |
模块示例 |
线圈行 |
|---|---|---|---|
|
|
普通处理 |
|
|
|
|
单独处理 |
|
|
属性：
- 连接点设置了模块的一行编织带入和一行编织带出.
引入点与模块的行结合到图形中. - 一个模块可能带有多个引入点.
- 水平颜色栏标记了编织带入或带出行.
- 垂直颜色栏限制了编织行（=选择区域结束处）.
- 它们会显示为带有多个引入点的不同颜色.
- 模块中编织行的数量取决于编织带入/编织带出的方向.
|
模块高度 |
表现 |
示例 |
应用 |
|---|---|---|---|
|

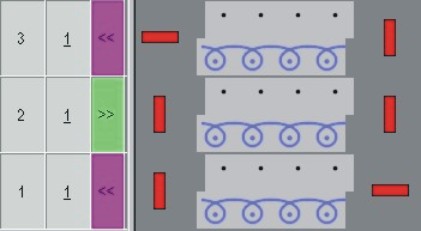

奇数编织行 |
编织带入和编织带出方向不同. |
|
多层织物 |
|
偶数编织行 |
编织带入和编织带出方向相同. |
|
使用2个导纱器编织的口袋 |
- 可能存在多个嵌套的引入点，也就是说多个现有花型行可以被处理.
- 对于嵌套的引入点，编织带入和编织带出引入点的序列必须是相同的.
|
示例 |
工艺处理前 |
工艺处理后 |
|---|---|---|
|
|
|
|
|
|
|
|
为了达到更好的总览，图表显示为不同的颜色.
也可以创建单色的模块.
- 带有嵌套引入点的模块也可以被用于提花区域.
提花区域需要在织针动作中被分离.
生成带有引入点的模块：
- 模块必须在模块编辑器中打开.
- 1
- 通过菜单调出.

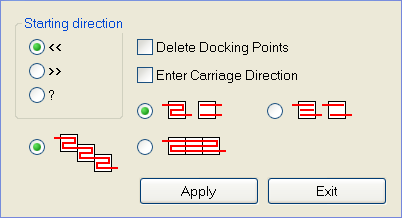

出现设置对话框以定义连接点.
|
|
功能 |
|---|---|
|
<< |
开始方向向左 |
|
>> |
开始方向向右 |
|
? |
开始方向未定义 |
|
删除连接点 |
现有的连接点会被删除 |
|
输入机头方向 |
工艺处理机头方向的说明 |
|
|
普通处理 |
|
|
单独处理 |
|
应用 |
应用设置于模块 |
|
退出 |
关闭窗口 |
- 1
- 选择形成连接点的编织行.
- 2
- 设置连接点.
可以使用带有连接点的模块定义开始方向.
开始方向可能在工艺处理期间会由于导纱器计算而被改变.
如果也激活了输入机头方向，那么开始方向只是强制的.
- 3
- 点击确认 按钮.
