在M1plus模型编辑器中创建模型
I.生成模型:
- 1
- 通过下列方式打开M1plus模型编辑器对话框： / .
- 对话框将会打开.
- 2
- 通过/创建shp格式新的我的模型.
- 或 -
点击
图标. - 3
- 为前片创建元素：
- 复选框被激活.

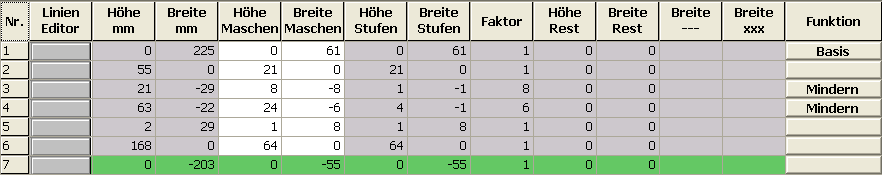

前片左侧边缘的基本元素：
- 4
- 禁用复选框.
- 5
- 修改基本元素的右侧边缘.

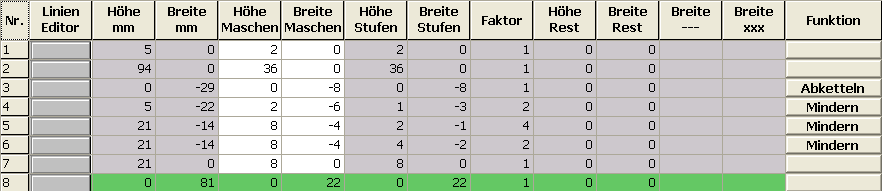

前片右侧边缘的基本元素：
|
左侧边缘基本元素的设置 | ||||
|---|---|---|---|---|
|
边缘的行 |
选项卡 |
选项卡 |
选项卡 |
分配的模块 |
|
No.1-6 |
|
根据需要 |
根据需要 |
根据需要 |
|
右侧边缘基本元素的设置 | ||||
|
边缘的行 |
选项卡 |
选项卡 |
选项卡 |
分配的模块 |
|
No. 1-4 +6 |
|
根据需要 |
根据需要 |
根据需要 |
由于空转边缘先在行中被向外翻针，基本元素的右侧边缘在编号5的边缘行处被扩大了8针（=边缘的宽度）.
- 6
- 通过
按钮创建新的元素. - 7
- 通过选项菜单开领在下选择.
- 复选框被激活.
元素开领：
|
剪切领口左侧行中的设置 | ||||
|---|---|---|---|---|
|
边缘的行 |
选项卡 |
选项卡 |
选项卡 |
边缘组织宽度 |
|
编号1 |
没有条目 |
左侧边缘的起头 |
没有条目 |
9 |
|
编号2 |
没有条目 |
左侧边缘 |
没有条目 |
9 |
|
| ||||
|
边缘的行 |
选项卡 |
选项卡 |
选项卡 |
边缘组织宽度 |
|
编号3 |
拷针 |
拷针-平针-01 |
没有条目 |
没有条目 |
|
编号4-6 |
收针 |
根据需要 |
左-右分别翻针 |
根据需要 |
|
剪切领口右侧行中的设置 | ||||
|---|---|---|---|---|
|
边缘的行 |
选项卡 |
选项卡 |
选项卡 |
边缘组织宽度 |
|
编号1 |
没有条目 |
右侧边缘的起头 |
没有条目 |
9 |
|
编号2 |
没有条目 |
右侧边缘 |
没有条目 |
9 |
|
| ||||
|
边缘的行 |
选项卡 |
选项卡 |
选项卡 |
边缘组织宽度 |
|
编号3 |
拷针 |
拷针-平针-01 |
没有条目 |
没有条目 |
|
编号4-6 |
收针 |
根据需要 |
左-右分别翻针 |
根据需要 |
- 8
- 禁用复选框.
- 9
- 分配你自己的收针和边缘组织模块到左侧和右侧的边缘行.
- 10
- 通过/或菜单保存模型.
- 模型将会以shp格式被保存.
- 11
- 点击
关闭M1plus模型编辑器.
