创建没有模型的花型并打开模型

I.创建没有模型的花型：

    1
    从菜单栏中选择文件/新.
    -  或  -
    点击图标.
    2
    输入花型名称.
    3
    选择机器类型.
    4
    选择基本花型 (没有模型的花型)和设计花型.
    5
    设置花型尺寸并选择前床线圈-后床线圈基本编织模式.
    6
    选择起头.

也可以在绘制基本花型后插入起头.

    7
    通过生成设计花型确认设置.
  1. 符号视图[基本]将会打开.
    8
    使用数据库模块管理器模块/Stoll/标准/罗纹/2x2RL罗纹绘画带有2x2罗纹的基本花型.

在绘画花型时注意起头的2x1罗纹.

II.打开模型并定位在花型中：

    1
    通过模型 / 打开并定为模型...导入模型 .
  1. 将会显示打开对话框.
    2
    指定路径并选择shp格式的所需模型.
    3
    点击打开按钮.
  1. shp格式的模型将会显示在花型上.
    4
    单击符号.
    5
    按住鼠标左键移动模型.
    -  或  -
    通过工具属性的箭头移动模型.

    -  或  -
    通过键盘的箭头键移动模型.

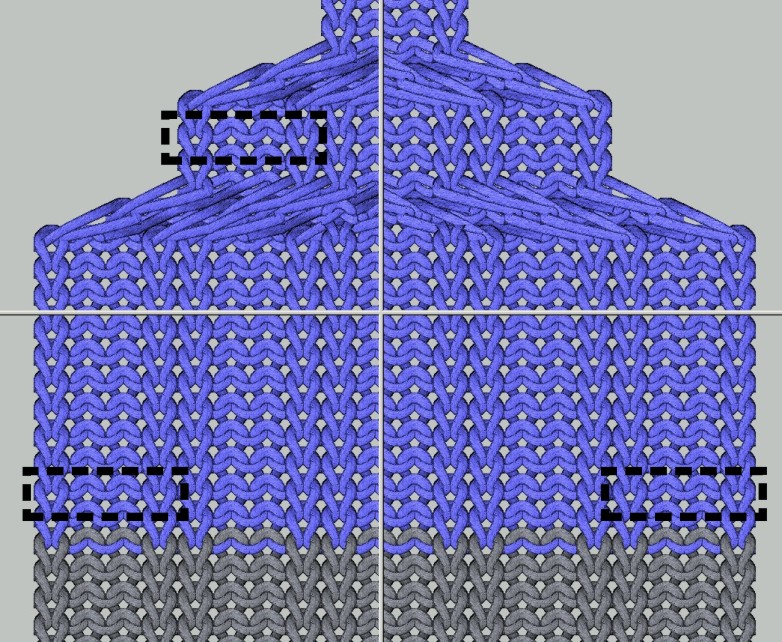

定位模型

模型左侧和右侧的边缘

V领左侧和右侧的边缘

    6
    执行处理的下列步骤以完成花型.
