模型向导: 确定连接点和织可穿排列

模型单元在连接点通过编织连接。

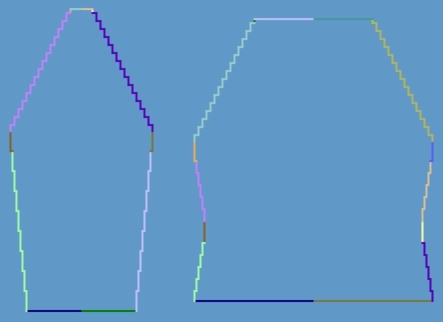

I. 打开图形模型显示以定义连接点：

    1

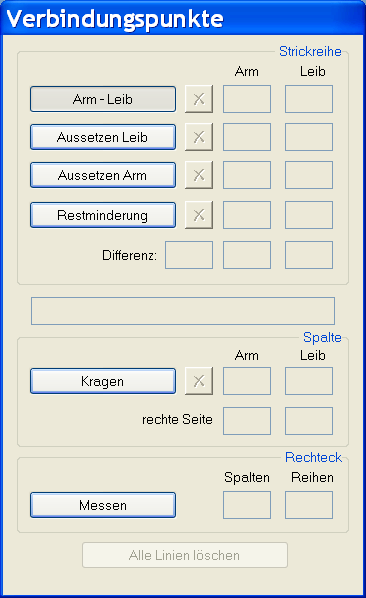

    点击模型向导工具条上的图标来打模型视图和连接点对话框。

元素

功能

袖子 - 大身

为衣袖-大身设置连接点。
连接线就是衣袖-大身连接处后的第一条编织行。

拉伸大身

为拉伸大身设置连接点。
若衣袖长于大身则补偿长度之间的差异。
示例: 马鞍肩

拉伸衣袖

为拉伸衣袖设置连接点。
若大身长于衣袖则补偿长度之间的差异。
示例: 插入的衣袖

保持收针

为剩余收针设置连接点。
在衣袖到大身末端的剩余线圈的连接。
示例: 插入的衣袖

区别

当设置连接线时，将显示不同的行。

显示编织循环名称区域.

如果在确认编织循环后光标被放置在模型显示的图形显示上，则相应编织循环的名称会被显示。

衣领

设置衣领的连接点。
通过连接，衣领元素将被设置对应宽度。

测量

您可以通过测量按钮和点击鼠标左键，在模型单元内测量距离。
结果将显示在列和行中。

删除所有行

删除所有设定的连接点。

II. 为衣袖-大身设置连接点。

连接点在衣袖和大身之间形成连接线并且在衣袖-大身连接后确定首个连续编织行。

    1
    在花型上点击鼠标左键并握持不放。
    2
    在需要被连接的单元上移动鼠标并设定连接的结束点，然后松开鼠标左键。
    3
    在引入点对话框中手动输入改变位置以修正引入点。
    -  或  -
    按下删除连接。

在设定连接点时按下Ctrl键，以使光标自动跳转至最近的边缘开始点或边缘结束点。

III. 设置衣领的连接点：

    1
    在连接点对话框中设置衣领连接点。

IV. 为带领楔的插肩生成一个织可穿模型：

    1
    按下确定织可穿排列。

确认的织可穿排列将在图形模型显示中显示颜色编码。

按键

功能

确定织可穿排列

通过按下确认织可穿排列按钮，会检查模型并确认工艺处理的一系列要求。

初始化

确认的织可穿排列被删除并且模型重新被载入。
为进一步的编辑需重新确认织可穿排列。

    2
    在编辑后通过文件/保存菜单或者通过以kaw文件保存模型.

模型的元素（前片，后片，衣袖和衣领）和kaw文件必须被放置在相同的目录下。

    3
    关闭模型向导对话框.
