在模型尺寸器中创建模型并且在花型中打开
在模型尺寸器中打开模型并执行：
- 1
- 通过 / 菜单打开模型尺寸器程序.
- 2
- 双击打开总览中所需要的模块.
- 或 -
选择模型并且按下继续>。
- 出现模型尺寸器的下一个窗口。
- 3
- 设置测量单位和线圈密度.
- 度量单位和线圈密度被用于进一步的编辑。
- 4
- 使用继续>打开下一个对话窗口.
- 5
- 在< * 6 > 列中生成基础尺寸。
- 6
- 使用继续>打开下一个对话窗口.

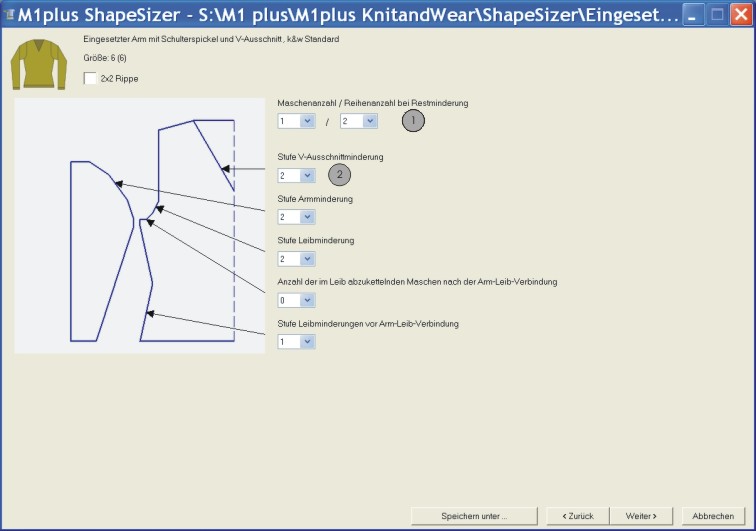

- 7
- 输入尺寸设定。
|
No. |
功能 |
|---|---|
|
1 |
在末行显示的线圈数量必须被转换到大身衣片中。
|
|
因此，剩余收针的步进可以被设置。还有收针之间的编制行的数目。 | |
|
2 |
V领的收针步进 |
剩余收针收针可能的设置
|
线圈（A） |
行（B） |
功能 |
|---|---|---|
|
1 |
1 |
通过剩余收针，大身上的1行在L0编织并且1线圈(L0+L1)从衣袖收针。 衣袖(A)和大身(B)之间的比率是1:1。 |
|
1 |
2 |
通过剩余收针，大身上的2行在L0编织并且1线圈(L0+L1)从衣袖收针。 衣袖(A)和大身(B)之间的比率是1:2。 |
|
1 |
1-2 |
通过剩余收针，大身上的两行在L0编织并且衣袖的一个线圈(L0)被收针。一行(L0)被编织并且一个线圈(L1)被收针。 衣袖(A)和大身(B)之间的比率是1:3。 |
|
2 |
1 |
通过剩余收针，大身上的1行在L0编织并且衣袖的两个线圈(L0+L1)被收针。 衣袖(A)和大身(B)之间的比率是2:1。 |
|
2 |
2 |
通过剩余收针，大身上的两个行在L0编织并且衣袖的两个线圈(L0+L1)被收针。 衣袖(A)和大身(B)之间的比率是2:1 (=1:1)。 |
|
2 |
1-2 |
通过剩余收针，大身上的两个行在L0编织并且衣袖的两个线圈(L0)被收针。 衣袖(A)和大身(B)之间的比率是2:1,5 (=1:1)。 |
- 8
- 使用继续>打开下一个对话窗口.
- 如果尺寸表还没有被保存为shz文件，那么会自动显示保存数据的窗口.
- 9
- 在保存尺寸表以后，下一个对话窗口出现。
- 或 -
使用继续>打开下一个对话窗口.
已选的尺寸会以shp文件保存在目录中，并且数据显示在下一个对话窗口中。
- 10
- 在下打开要修改的单元。
- 前
- 后
- 衣袖
- 衣领
- 11
- 在模型编辑器中执行修改：
- 收针类型+收针宽度
- 放针类型+放针宽度
- 边缘组织+边缘组织宽度
|
|
|
|---|---|
|
V 形领上面 |
V 形领下面 |
参考尺寸中的改变也可用于其他尺寸。
- 12
- 使用继续>打开下一个对话窗口.
- 织可穿排列被确认并且以kaw文件保存在相同的目录中。
- 13
- 通过激活的复选框按下
键。
- kaw 文件被放置到激活花型上。
