用 YCI 对嵌花导纱器进行修正

计算制动值（对机器而言的修正）之后，有时还有必要对导纱器做进一步的修正（与花型有关的修正）。

I. 指令

II. 在控制列里输入导纱器修正 YCI：

在控制列 中，YC 索引默认输入到整个花型。
YC 索引包含一个花型中使用的所有导纱器的无修正值表格。

  1. 花型以基本花型的状态导入。
    1
    在符号视图里显示控制列 。
    2

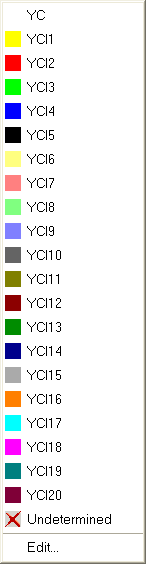

    将光标置于控制列并用 鼠标键右键调出级联菜单。

导纱器修正索引

YCI

有 20 个间接修正表（索引）

  • YC:
    花型中使用的所有无修正值嵌花导纱器表
    : 利用它可以删除现有修正值。
  • YCIn: n = 1-20
    : 在每个表中可以为所有32个导纱器定义修正。
  • 编辑...:
    出现Setup2 编辑器。
    3
    选择需要的索引（颜色）。
    4
    在控制列 所需要的区域输入所选索引（颜色）。

如果在花型中需要使用不同修正表，则在控制列区域输入不同的索引（颜色）。

    5
    完成花型。
  1. 导纱器被分配到导轨上。
    对于每个索引，带 Don’t Care 设置的表(无数值) 被输入到 Setup2 编辑器中。

在机器上评估嵌花导纱器的修正值然后将其输入到 Setup2 编辑器 对应的YCIn下。
