进行横移修正的设置

默认状态下，Stoll模块不使用横移修正（VCI）。

I. 将一个横移修正设置输入到一个本地模块中：

默认数值会从 总花型参数 导入到花型中(.mdv) 。
与翻针行有关的横移修正设置要输入到基本花型状态 的本地模块中。

所有用于花型在数据库模块编辑器中的模块将会和花型被保存为本地模块。

    1
    打开已有花型并通过文件/另存为... 菜单以新名称保存。
    -  或  -
    创建一个新花型。
    2
    选择本地模块。
    3
    鼠标右键调出级联菜单。
    4
    调出 编辑模块。
    -  或  -
    双击打开模块。
    5
    显示 模块编辑器中的横移修正控制列 。
    6
    将光标置于横移修正的对应控制列上并按鼠标右键。

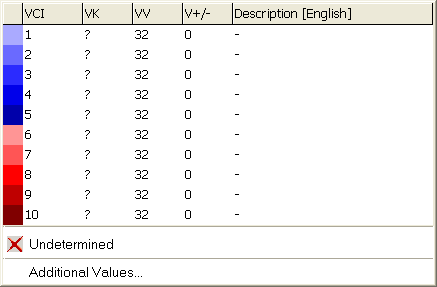

  1. 横移修正 (VCI) 级联菜单出现。
    7
    选择显示中所需要的横移修正并输入控制列。
    -  或  -
    选择 附加数值… 下的一个横移修正值并将其输入。
    8
    点 关闭模块编辑器。
  1. 出现用于应用更改的 模块: XXX 对话框。
    9
    在 应用 下选择用于进行数据传输的设置。
    10
    点 Yes关闭对话框。
  1. 设置保存在本地模块中。

翻针行的条目只在展开花型步骤之后才可以看到。



输入控制列的横移修正可以通过功能键F6添加。

II. 完成花型:

    1
    用 处理步骤 工具栏中的图标 来展开花型。

可以跳过某个处理步骤，这个被忽略的处理步骤将不会保存。

    2
    点处理步骤工具栏按钮开始工艺处理。
  1. 出现询问生成MC程序。
    3
    点击 OK确认询问。
  1. 出现 花型另存为 对话框。
    4
    输入文件名称并指定路径。
    5
    点击保存关闭对话框。
    6
    点 处理步骤 工具栏里的图标来进行 Sintral 检验。
    -  或  -
    通过MC程序 / 执行Sintral检查...菜单调出Sintral检查。
