更改辅助牵拉数值的不同选项

I. 调出辅助牵拉表并更改条目：

  1. 在 基本花型 状态进行更改。
    1
    在 符号视图 里将光标放在辅助牵拉控制列上然后按鼠标右键。
  1. 出现带有来自 辅助牵拉表 中的常用数据的辅助牵拉级联菜单。
    2
    将光标置于更改了的条目上并单击鼠标右键。
    3
    点级联菜单中的 编辑条目 。
    -  或  -
    在辅助牵拉控制列级联菜单上选择 附加数值... 。
  1. 出现 辅助牵拉表 。

也可以通过花型参数/辅助牵拉...调出辅助牵拉表。

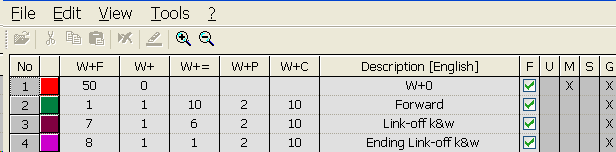

辅助牵拉表中的名称：

列

含义

No.

条目的顺序号

颜色

条目的颜色

W+F

辅助牵拉值间接分配索引
(辅助牵拉菜单)

W+

打开或合上辅助牵拉辊

W+=

辅助牵拉速度

W+P

辅助牵拉的接触压力值

W+C

辅助牵拉控制系统数的描述

描述

有关条目的注释

状态列

显示条目的状态

II. 在辅助牵拉表中添加一个新条目

    1
    调出 辅助牵拉表
    2
    在 辅助牵拉表 对话框中打开级联菜单。
    3
    选择 插入新条目 菜单项。
  1. 在表的结尾添加新的条目。
    4
    在新条目的列中定义所需设置。
    5
    点关闭表格。
  1. 改动将被保存在表中。

在保存花型时，所做修改会保存在 mdv 文件中。

III. 在辅助牵拉表中将新条目定义为常用条目：

    1
    调出 辅助牵拉表
    2
    在状态列F中用 激活一个新条目。
  1. 选定的条目将会显示在选择菜单中。

可以用 辅助牵拉表 中的 重置修改状态 来取消已修改 的状态。

IV. 将辅助牵拉表中的条目应用到花型中：

  1. 在 基本花型 状态进行更改。
    1
    调出 辅助牵拉表
    2
    通过列号或颜色选择表中的条目。
    3
    点击 符号视图 [基本] 中相应控制列。
  1. 辅助牵拉值将会被输入到控制列里。

V. 将辅助牵拉表中的条目应用到本地模块中：

画入模块之前更改模块。

  1. 在 基本花型 状态进行更改。
    1
    选择并打开一个本地模块。
  1. 模块管理器被打开。
    2
    调出 辅助牵拉表
    3
    通过列号或颜色选择表中的条目。
    4
    点击模块编辑器辅助牵拉的相应控制列。
  1. 辅助牵拉值将会被输入到控制列里。
    5
    点 关闭模块编辑器。
  1. 出现用于应用更改的 模块: XXX 对话框。
    6
    在 应用 下选择用于进行数据传输的设置。
    7
    点 Yes 关闭对话框。
  1. 模块编织行所选数据转到花型的编织行。

翻针行的改动将只会在花型展开后显示出来。
