设置对话框的中的翻针选项卡

如何影响翻针循环：

在整个花型内
在花型区域内

I. 使用整个花型中的多系统翻针:

1: 将花型保存在新的名字下。
- 或 -
创建新花型。

2: 通过花型参数 / 配置... 菜单打开配置对话框。

3: 在翻针选项卡多系统翻针下进行设置。

选项区域		功能	含义
关		关闭几个工艺行（系统）的翻针。	翻针动作不会被分散到几个工艺行。
		两个相邻的翻针动作最多会被分为两个工艺行。	左侧第一个织针将在第一个工艺行翻针。
			左侧第一个织针将在第二个工艺行翻针。
			左侧或右侧的第一个织针将在第一个工艺行翻针。
			左侧或右侧的第一个织针将在第二个工艺行翻针。
	输入区域可自由定义的	从左向右或反方向可自由定义的顺序	相邻的翻针处理最多会被分为6个工艺行。允许使用数字 1 - 6 。 (对应1-6 工艺行 ) 最多可输入8个数字数字序列必须完整顺序也适用于翻针过程仅部分包含在花型中的情形。指令会被重复。

4: 在翻针顺序设置下进行设置。

选项区域	功能	含义
最大距离	几个工艺行中翻针距离的规定。	两个相邻翻针动作之间的织针数量用来分散到两个工艺行（系统）。
横移	几个工艺行中翻针横移幅度的设定。	翻针只会被分散到规定横移的几个工艺行。
	向前和向后翻针	两个方向上的翻针动作会被分散到几个工艺行。
	只向前翻针	只有从后向前的翻针动作会被分散到几个工艺行。
	只向后翻针	只有从前向后的翻针动作会被分散到几个工艺行。

5: 点应用或 OK 确定输入。

这些设置在工艺处理过程中会被考虑到。

II. 整个花型中的周边组织翻针：

1: 通过花型参数 / 配置... 菜单打开配置对话框。

2: 在翻针选项卡周边组织翻针下进行设置。

选项区域	功能	含义
关	周边组织将不会翻针。
	周边组织翻针到前针床	背面线圈会被翻针到前针床。
	周边组织翻针到后针床	正面线圈会被翻针到后针床。
横移	周边组织翻针横移步骤地说明。	周边组织翻针只会从指定的横移开始进行。

3: 点 OK 确认。

这些设置在工艺处理过程中会被考虑到。

III. 合并整个花型中的翻针和脱圈：

1: 通过花型参数 / 配置... 菜单打开配置对话框。

2: 在翻针选项卡合并脱圈/翻针下进行设置。

选项区域

功能

含义

关

不合并脱圈和翻针。

脱圈和翻针不会在相同的工艺行（系统）被同时执行。

开

合并脱圈和翻针。

脱圈和翻针会被合并到一个工艺行。

只能在相连的工艺行合并脱圈和翻针，这些工艺行包含相同的横移设置。

3: 点 OK 确认。

这些设置在工艺处理过程中会被考虑到。

IV. 指定单独行（区域）中的多系统翻针：

你也可以使设置显示在单个花型行或区域上。

1: 点击图标。

设置没有包含在基本花型中。

2: 激活工艺行显示。

3: 打开多系统翻针的控制列。

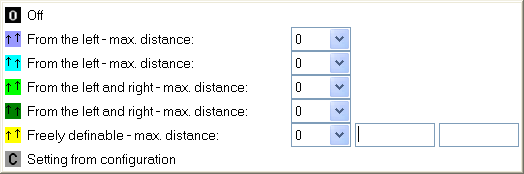

4: 在控制列中通过鼠标右键激活多系统翻针选择菜单。

5: 选择需要的翻针顺序并画入控制列的相应位置。
- 或 -
创建一个或多个选择区域并用来填充选择区域。

功能		含义
	关	关闭几个工艺行（系统）的翻针。
	左侧最大距离	左侧第一个织针将在第一个工艺行翻针。
	左侧最大距离	左侧第一个织针将在第二个工艺行翻针。
	左侧和右侧最大距离	左侧或右侧的第一个织针将在第一个工艺行翻针。
	左侧和右侧最大距离	左侧或右侧的第一个织针将在第二个工艺行翻针。
	可自由定义的最大距离	从左向右或反方向可自由定义的顺序
	来自配置的设定	将会应用配置中的设定

设置只会对于选定的区域在工艺处理过程中被考虑。

V. 用相同的方式制定更多的说明:

周边组织翻针
合并脱圈/翻针
