使用纱线颜色绘制结构

只用纱线颜色绘制整个花型。
不建议在一个花型中使用纱线颜色和导纱器颜色。

I. 绘制带颜色条纹的单面结构：

1: 将纱线或纱线颜色作为背景色设置到花型显示工具栏里。

显示画入的纱线颜色。

2: 通过花型颜色工具栏，选择符号视图[基本]中所需要的纱线颜色。

M1plus默认为每个画入的颜色指定一个导纱器。

3: 通过符号视图中控制列花型行或工艺行输入带颜色条纹的纱线颜色。
- 或 -
通过控制列创建一个行选择区域并使用画图工具填充选择区域。

推荐：
在花型中只画入偶数行的颜色。

II. 调出纱线区域配置对话框。

1: 在花型显示工具栏里点击键。

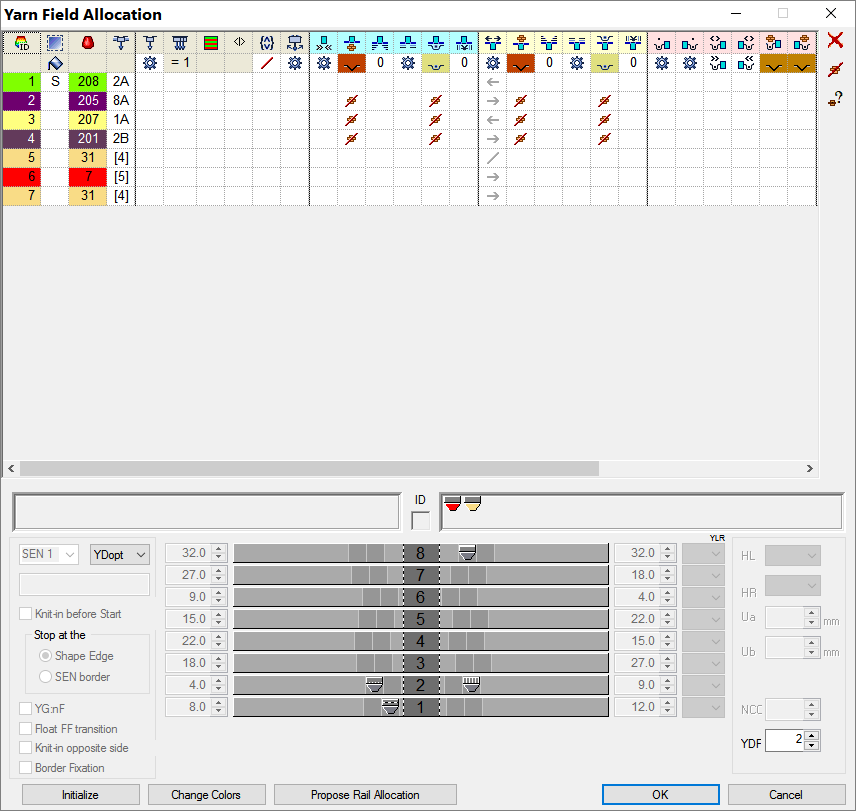

纱线区域分配对话框和显示所有出现在花型中的纱线区域的纱线区域视图将被打开。

III. 在纱线区域分配对话框中的默认列：

	含义
纱线区域ID	用颜色和号码显示所有纱线区域 : 丢失&查找纱线区域显示所有被删除的或不再被分配的纱线区域。
选择纱线区域	选择单个或多个纱线区域多重选择： Ctrl + LMB 选择相邻的纱线区域 (附加) Shift +LMB 选择相邻的纱线区域：
	*	改变基本花型后形成的新纱线区域的标识。
	/	分隔符
	S	那些不可见的纱线区域的标识示例：用在 Sintral 功能或模块中的导纱器
	用所选数值填充一个选择区域
纱线颜色	用在花型中的纱线或导纱器及相应的颜色号码的列表 : 添纱颜色用背景和前景颜色显示。
导纱器号码	导纱器名称或已分配的导纱器的号码 (ID)
	导纱器名称		1A, 2A,..	导纱器分配到一个轨道上
	未定义		[n]	导纱器没有被分配到任何轨道。 n = 显示导纱器号码 (ID)

可以显示或者隐藏所有其他列。

IV. 一个纱线区域使用多个导纱器：

列	含义	功能
	多系统编织	确定每个纱线区域的导纱器数量

1: 选择导纱器。
- 或 -
在表列中选择需要的纱线区域。

被选择的行的背景呈淡蓝色（=选择）。

在纱线区域视图中，可以通过一个圆形围框和双影线来识别一个已被选择的纱线区域。
所有带阴影的纱线区域都被分配给同样的导纱器号码。

2: 将光标置于列的所选行上并调出级联菜单。

3: 在选取列表里选择所需号码的导纱器。
示例： 设置号码。

4: 点菜单项数值然后点相应的单元格。

所选号码插入到单元格中，为第二个导纱器创建了一个新的导纱器区域。

5: 点 OK 键确认纱线区域分配。

这些设置得到应用。

V. 更改导纱器分配：

可能性:

将一个导纱器分配给一个已经存在的导纱器号码
创建一个新的导纱器号码 (ID)

示例： 将花型中的一个导纱器分配给一个罗纹导纱器。

列	含义	功能
	导纱器号码	更改一个纱线区域的导纱器号码或创建新的号码。

将光标置于一个导纱器符号上，导纱器号码（ID）将会显示在ID 显示区域。

1: 选择导纱器。

该行背景呈淡蓝色。

2: 将光标置于列上并点右键调出级联菜单。

一个包含所有已存在导纱器号码（ID）的选取列表显示出来。

选择区域	含义
[n]	n = 显示导纱器号码 ID 导纱器无名称
[n] 导纱器名称	n = 显示导纱器号码 ID 以及导纱器名称
新建	创建一个新的导纱器号码 (ID)

3: 选择所需罗纹导纱器 (2B 或 6A)。

4: 点 OK 键确认纱线区域分配。

这些设置得到应用。

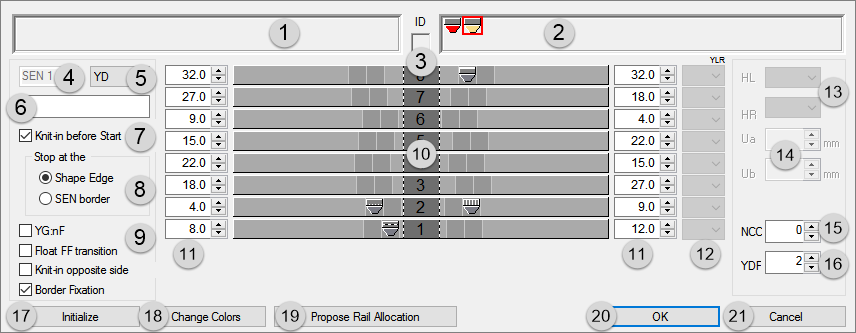

VI. 纱线区域分配对话框中的导纱器分配:

No.	含义
1		显示织物左边缘所需的但未定义的导纱器
2		显示织物右边缘所需的但未定义的导纱器
3	ID	将光标置于导纱器符号上来显示导纱器号码ID
4	SEN	在 SEN 区域导纱器原始位置
5	YD	显示不同导纱器排列 (仅用于 Setup2) YDn: n = 1 - 20
6	注释	为选定导纱器分配一个注释 (标签)
7	起头之前编织带入			导纱器不会在分离纱之前被编织带入
7	起头之前编织带入			导纱器会在分离纱之前被编织带入
8	停在	只有在起头之前编织带入处于激活状态时才有可能。
			模型边缘		导纱器会在分离纱之前被编织带入并定位在（#L / #R)模型边缘。
			SEN 边界		导纱器会在分离纱之前被编织带入并定位在SEN边缘。
9	YG:nF		导纱器不会被定位在计数器#L和#R。
9	YG:nF		导纱器将会被定位在计数器#L和#R并随模型工作。
10	导纱器导轨的图形显示	左侧和右侧织物边缘（YG）导纱器的轨道分配
11		导纱器距离左右布边的距离列表 : 在YD 选取列表里选择所需要的YDn.
12	YLR	左侧和右侧机头（分机头）导纱器的互换
13	导纱器停位点	HL	左侧原始位置的说明		显示的数值范围取决于这个导纱器可用的原始位置。
13	导纱器停位点	HR	右侧原始位置的说明		显示的数值范围取决于这个导纱器可用的原始位置。
14	连接数值	Ua	导纱器滑块中间位置到左侧导纱器销子停位点的宽度值。		添纱导纱器类型 U+/- 不同导纱器柄宽度的输入值。由于方向的不同,咬合宽度值可以是不对称的。最小值为11.5毫米最大值为23.0毫米
14	连接数值	Ub	导纱器滑块中间位置到右侧导纱器销子停位点的宽度值。
15	NCC	输入用于所选导纱器的切夹纱针的压针深度值
16	YDF	用于全成型编织的辅助导纱器距离
17	初始化	恢复默认设置 : 可以保留或拒绝丢失和查找纱线区域。
18	改变颜色	已经排到轨道上的导纱器的纱线颜色将被导纱器颜色取代并显示在纱线区域中。
19	建议轨道分配	打开用于计算导纱器分配的对话框。 : 使用16个以上导纱器时推荐。
20	OK	关闭对话框并做保存
21	取消	不保存而关闭对话框。

1: 工艺处理自动将导纱器分配给导纱器导轨并确定纱线类型。
- 或 -
手动分配导纱器到导纱器栏。
