模块
I. 从选择区域创建新的模块:
- 1
- 在符号视图[基本]中选择花型区域。
- 2
- 调出 / / 菜单。
- 或 -
点击默认工具栏中的
图标。
- 带有选择区域内容的模块编辑器出现。
- 3
- 点
关闭模块编辑器。
- 新模块将作为本地模块保存在 模块 工具栏 本地模块
中。
|
标识 |
含义 |
|---|---|
|
L |
本地模块的符号 |
II. 保存本地模块到数据库：
- 1
- 在 模块 工具栏本地模块中选择一个本地模块。
- 2
- 通过鼠标右键调出级联菜单并选择。
- 模块保存在数据库模块管理器中新模块模块组中。
保存在数据库中的模块可以用于更多的花型。
L 标记将不再显示。
III. 创建新模块。
- 1

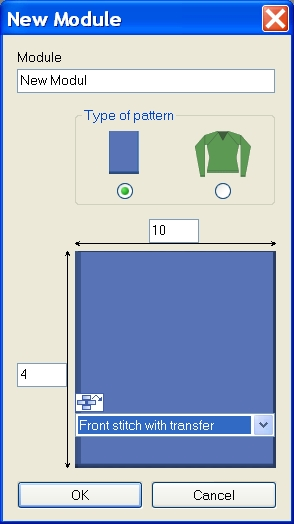

- 通过// 菜单调出新模块对话框。
- 2
- 在下输入名称。
- 或 -
在选项卡的属性 对话框中输入模块名称。 - 3
- 输入模块的宽度和高度。
- 4
- 选择新模块织针动作的说明。
- 带翻针的线圈^
- 带翻针的线圈v
- 线圈-线圈
- 无
- 5
- 按 OK 键确认询问。

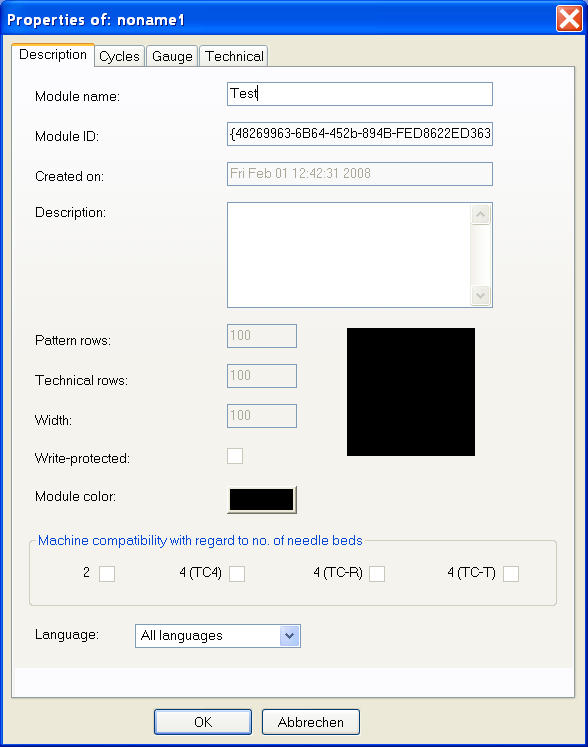

- 属性: ... 对话框出现。
默认设置位于描述，循环，机号和工艺选项卡。
- 6
- 用OK 确认对话框并关闭。
- 模块编辑器 被打开。
- 7
- 在 模块编辑器 中用 织针动作 画所需要的编织顺序。
织针动作工具栏
在使用织针动作绘画时，参数不会被输入控制列。
- 8
- 指定模块中的参数：
- 线圈长度
|
条目 |
含义 |
|---|---|
|
颜色条目 |
线圈长度分配
|
|
透明 |
= 暗灰色条目 |
|
无 |
= 浅灰色条目
|
: 通过
- 织物牵拉
- 机头速度等。
- 9
- 如有必要可以合并花型行。
- 10
- 用模块画图时激活下列模块数据：
模块数据 工具栏中的图标
将会应用使用过模块的线圈长度。
模块数据 工具栏中的图标
在使用过的模块的模块/花型元素：数据传送 对话框中所选择的数据被传送到花型中。
- 11
- 点关闭模块编辑器。
- 模块保存在 数据库模块管理器 中 新模块下。
IV. 删除模块和模块链接：
- 1
- 在 模块 工具栏本地模块 下选择模块并用右键调出级联菜单。
- 2
- 调出功能。
- 或 -
在 数据库模块管理器中选择模块并在级联菜单中调出 功能。
- 模块在安全提示后从模块组中删除。
没有链接的模块 (=原始)将从数据库和 模块 工具栏中永远被删除。
只有带有多个链接的模块的选定链接会被删除。
V. 不同模块和花型元素的概览
|
|
本地花型元素 |
选择区域中的模块 |
生成新模块 |
|---|---|---|---|
|
生成 |
通过//菜单复制选择区域。 |
复制选择区域 |
在模块编辑器中绘画新模块 |
|
标识 |
L 符号和 |
L 符号 |
|
|
存储 |
模块工具栏 |
数据库/新模块 | |
|
传输到数据库 |
|
自动 | |
|
优先应用 |
作为实际花型中的画图帮助 |
| |
|
作为保存的模块： | |||
|
可用于所有花型 | |||
|
设计 |
选择区域的模块结构被保留 |
选择区域中所有的独立模块将会被扩展／分解和合并到模块 |
通过织针动作和模块生成的新模块 |
|
应用模型时的表现 |
剪切的花型元素被保留 |
剪切的模块被删除 |
剪切的模块被删除 |
|
生成模块时的特殊特征 |
应用最终空行 |
通常不显示空行 | |
|
插入时的特点 |
展开之后 / 工艺模式花型： 只有当 |
| |
