Schuss-Einstreifer Korrekturen ESCI

Zur Steuerung der Schaltzeitpunkte für den Schuss-Einstreifer

Befehl für Maschinen mit Einstreifer W

Schuss-Einstreifer-Korrektur (ESCI)

ESCIn

49 Korrektur-Werte (Index)

ESCIn: n= 1- 49
: ESCI 50 wird automatisch für Wendeplattieren mit Schuss-Einstreifer verwendet.
Wertebereich: -120 nic bis 120 nic
Schrittweite: 0,5 nic
Unbestimmt:
ESC-Index aus Steuerspalte löschen.
Editieren:
Setup2-Editor öffnen.

Für Wendeplattieren mit Schuss-Einstreifer wird automatisch der ESCI50 verwendet.
Dadurch könnten manuell eingetragene ESCI-Indizes durch ESCI50 überschrieben werden.

Auswirkung eines Einstreifer-Korrekturwertes beim Ein-/ Ausschalten


: Das Ein-/ Ausschalten hängt von der Schlittenrichtung ab!
	Einschalten des Schuss-Einstreifers
	Ausschalten des Schuss-Einstreifers
0	Schalt-Position Standard
+	Schalt-Position später
-	Schalt-Position früher

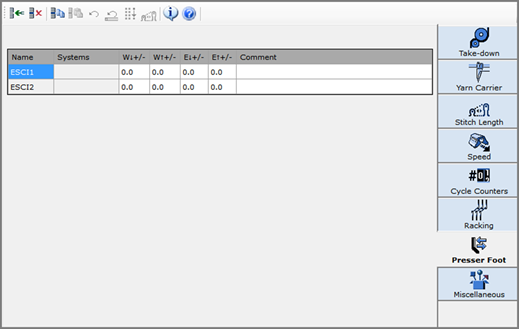

Registerkarte Einstreifer im Setup2-Editor


Name	Verwendeten ESCI-Befehle
Systeme	Nur auf der Maschine! Die aktiven Stricksysteme der jeweiligen Strickreihe werden angezeigt.
W ↓ +/-	Korrektur des Ein-Schaltzeitpunkts für den Schussfaden-Einstreifer Positiver Wert: Schaltzeitpunkt in Schlittenrichtung verschieben Der Einstreifer wird später nach unten gedrückt. Negativer Wert: Schaltzeitpunkt entgegen der Schlittenrichtung verschieben Der Einstreifer wird früher nach unten gedrückt
W ↑ +/-	Korrektur des Aus-Schaltzeitpunkts für den Schußfaden-Einstreifer Positiver Wert: Schaltzeitpunkt in Schlittenrichtung verschieben Der Einstreifer wird später nach oben gezogen. Negativer Wert: Schaltzeitpunkt entgegen der Schlittenrichtung verschieben Der Einstreifer wird früher nach oben gezogen.
E ↓ +/-	Korrektur des Ein-Schaltzeitpunkts für den Einstrick-Einstreifer Positiver Wert: Schaltzeitpunkt in Schlittenrichtung verschieben Der Einstreifer wird später nach unten gedrückt. Negativer Wert: Schaltzeitpunkt entgegen der Schlittenrichtung verschieben Der Einstreifer wird früher nach unten gedrückt.
E ↑ +/-	Korrektur des Aus-Schaltzeitpunkts für den Einstrick-Einstreifer Positiver Wert: Schaltzeitpunkt in Schlittenrichtung verschieben Der Einstreifer wird später nach oben gezogen. Negativer Wert: Schaltzeitpunkt entgegen der Schlittenrichtung verschieben Der Einstreifer wird früher nach oben gezogen.

Index (ESCI) für die Einstreifer-Korrektur eintragen:

Der Einstreifer-Korrektur-Index kann direkt in der Steuerspalte im Muster oder im Color Arrangement eingetragen werden.
Standardmäßig ist kein ESC-Index eingetragen.

Muster mit Schuss-Einstreifer ist im Musterzustand Basis geöffnet.

1: In der Symbolansicht oder dem Color Arrangement-Editor die Steuerspalte einblenden.

2: In den Technikreihen, in welchen der Schuss-Einstreifer aktiv ist, die gewünschten ESCI-Indizes eintragen.

3: Mit der RMT in der Steuerspalte klicken.

Das Kontextmenü erscheint.

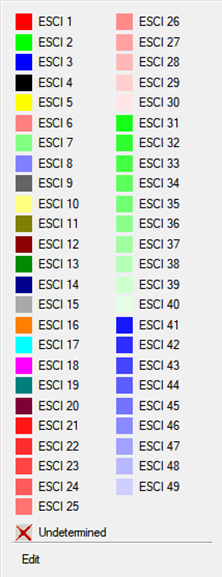

4: Gewünschten Index (Farbe) auswählen.

5: Ausgewählten Index in die Technikreihe mit dem aktiven Schuss-Einstreifer eintragen.

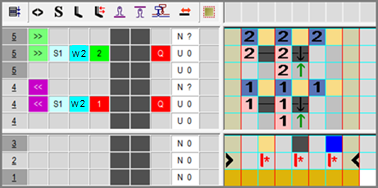

Beispiel anhand eines Color Arrangements:

Empfehlung:

Verwenden Sie für jede Schlittenrichtung einen anderen ESCI-Index.

6: Über das Kontextmenü Editieren den Setup2-Editor öffnen.

7: Den verwendeten ESCI-Indices gegebenenfalls Werte zuordnen.

8: Muster fertigstellen.

M1plus:

Wenn Sie an der M1plus Korrekturwerte eingegeben, so werden diese bei der Technikbearbeitung für das Abstellen der Fadenführer am Gestrickrand berücksichtigt.
Falls Fadenführer im Ein-/ Ausschaltbereich stehen, so werden diese verschoben oder der Fahrweg entsprechend verlängert.
Falls Sie einen zu hohen Wert eingeben, könnte der Bereich für das Ein-/ Ausschalten des Einstreifers soweit verschoben werden, dass der Fadenführer im aktiven Bereich des Einstreifers steht.
Dies führt zum Abbruch der Technikbearbeitung und Sie müssen die Vorgaben ändern.

Maschine:

Falls Sie Korrekturwerte erst an der Maschine im Setup-Editor eintragen, kann eine Fehlermeldung erscheinen und die Maschine stoppt.

Ändern Sie dann die Werte bis keine Fehlermeldung mehr erscheint.
Oder ändern Sie das Strickprogramm schon an der M1plus.
