Curva S

Per definire una curva S nello scalfo nella manica:

  • Il taglio di dimensionamento è aperto nella vista di dimensionamento .
  • Il punto iniziale e il punto finale dello scalfo sono quotati in senso orizzontale e verticale.
  1. Aprire il menu contestuale per la linea di taglio diagonale sinistra dello scalfo nella manica.
  1. Selezionare Proprietà della linea.
  • Si apre la finestra degli strumenti Proprietà della linea.
  1. Attivare Visualizza anteprima linee.
  • Nell'anteprima linee appaiono la linea di taglio selezionata e la linea di taglio speculare opposta.
  1. Passare alla casella di gruppo Assegnazione scalatura.
  1. Nella casella di riepilogo Andamento della scalatura selezionare l'opzione Curva S.
  • Si aggiorna la vista dettagli.
  1. Nella casella di modifica Altezza graduale min. selezionare il valore 2.
  • Si aggiorna la vista dettagli.
  1. Nella casella di modifica Larghezza graduale selezionare il valore 2.
  1. Nella casella di riepilogo Scalatura in altezza selezionare l'opzione di numero pari.
  1. Nella casella di modifica Altezza min. sulla fine della linea selezionare il valore 4.
  • Si aggiorna la vista dettagli.
  1. Attivare la casella di controllo Rimagliatura sul fondo della linea.
  • Appare abilitata la casella di modifica Indicazione percentuale della larghezza della linea .
  1. Nella casella di modifica Indicazione percentuale della larghezza della linea selezionare il valore 15.
  • Si aggiorna la vista dettagli.
  • Nella linea S. 1 appare nella colonna Funzione la voce Rimagliatura.
  1. Nella tabella delle linee fare clic sull'identificativo linea M della riga principale.
  • Nella casella di gruppo appaiono gli attributi della linea M.
  1. Passare alla rubrica Attributi.
  1. Nella casella di gruppo Diminuzione, nella casella di riepilogo selezionare il modulo Diminuzione, Sovrapposta maglia ^ / Sottostante maglia v, Trasporti comuni.
  1. Nella casella di modifica Larghezza selezionare il valore 4.
  1. Nella casella di riepilogo Aspetto lasciare invariata l'opzione sottostante.

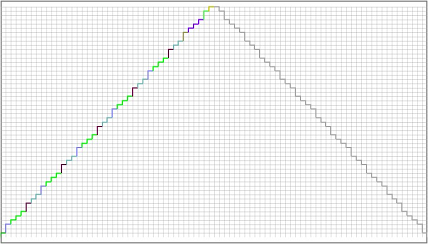

  • Le scalature dello scalfo nella manica formano una curva S.
Con dettagli
