Come riempire la scollatura
Per una scollatura è possibile stabilire che la lavorazione avvenga tra le cimose interne della forma.
- Nella zona della scollatura è necessario solo un guidafilo
- Vantaggi nella produzione grazie a movimenti ridotti del carro
Per definire il comportamento della linea di taglio:
- Il taglio di dimensionamento è aperto nella vista di dimensionamento
.
- Sono create le linee per la scollatura.
- Aprire il menu contestuale per la linea di taglio destra della scollatura.
- Selezionare
.
- Si apre la finestra degli strumenti Proprietà della linea.
Proprietà della linea
Nella vista dettagli a destra appaiono la linea di taglio selezionata e la linea di taglio riflessa.
- Attivare la casella di controllo
Riempi scollatura.
- Con il pulsante di navigazione
passare alla linea di rimagliatura nella scollatura.
- Nella vista dettagli a destra appaiono la linea di taglio selezionata e la linea di taglio riflessa.
- Attivare la casella di controllo Riempi scollatura.
- L'opzione è attivata per entrambe le linee a destra e le rispettive linee opposte.

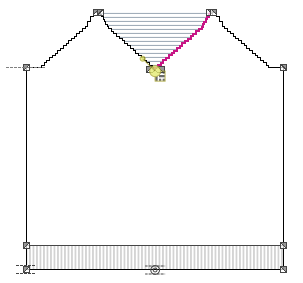

La zona tra entrambe le cimose della forma diventa la zona all'interno della forma.
Nel disegno possono essere assegnate a questa zona tipi di lavorazione particolari.
Utilizzo del risultato nel disegno M1plus
- Importare il telo anteriore dal file di taglio GKS nell'M1plus.
- Se desiderato, tracciare nella zona intermedia fili flottanti.
- Ritagliare ed espandere la forma.
- Completare e lavorare il disegno.
- Lungo le marcature bianche, ritagliare la scollatura dal telo finito.
