So legen Sie neue Maße an

Maße

  • Maße sind Längenwerte mit Namen

  • Sie entsprechen einer Variablen mit Namen und sind in einer Tabelle organisiert.

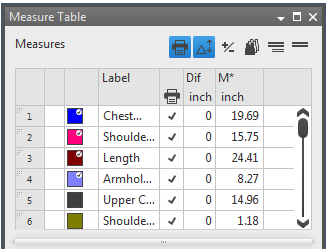

    MeasuresTable_DefaultM_Basics

  • Ein Maß kann horizontal und vertikal verwendet werden.
    Horizont_VerticalMeasureTable

    • In einem Strickteil kann nur eine Richtung des Maßes verwendet werden.

    • Durch eine Formel lässt sich ein Maß in einem Strickteil in beide Richtungen verwenden.

  • Maßtypen:

    • Unabhängige, direkte Maße:
      Wert ändert sich innerhalb einer Größe nicht.
      GradingShapeViewElementArrowHorizontal

    • Abhängige, indirekte Maße (Formeln):
      Berechnen sich über eine Formel aus direkten oder aus indirekten Maßen innerhalb einer Größe.
      z.B. Höhe ist 1.2 * Breite
      GradingShapeViewFormulaElementArrowHorizontal

    • getrennte Tabellen für Maße und Formel

    • Unterzeilen unter dem entsprechenden Maß zeigen die Verwendung im Strickteil an.
      SubLineForDimensionInBack

    • Maße und Einheit gehen aus der Auftragsanalyse hervor.
    • Die Maßeinheit (cm) ist eingestellt.
    • Bemaßungsschnitt ist geöffnet.
    • Toolfenster MaßeShowMeasureTable ist geöffnet.
      F1-Help_Philosophy_smallMaße
  1. Kontextmenü in der Spalte Zeilen-Nr. der Tabelle Maße öffnen.
    DimensionsSelectorContext
  2. Hauptzeile hinzufügen auswählen.
    • In der Tabelle wird unten eine Zeile mit einer Standardbezeichnung angefügt.
  3. Zelle für die Bezeichnung anklicken.
  4. Bezeichnung für das Maß umbenennen.
  5. In der Spalte M* das Maß in der voreingestellten Maßeinheit eingeben.
    • Das neue Maß steht für Bemaßungen im Schnitt zur Verfügung.
Nach Abschluss die Tabelle bereinigen:
Entfernen Sie unbenutzte Maße.

HowTo_Philosophy_Small Mögliche Folgeschritte:

So weisen Sie neue Bemaßungen zu

So legen Sie neue Formeln an

So tragen Sie Korrekturwerte ein
