So erstellen Sie einzelne Größen einer Schablone

Größe prozentual gradieren:

    • Auftrag erfordert zusätzlich zu Größe M die Größe XS.
    • Größenunterschied ist mit einem Prozentsatz vorgegeben.
    • Ausgangsgröße M ist komplett fertig.
    • Toolfenster MaßeShowMeasureTable ist geöffnet.

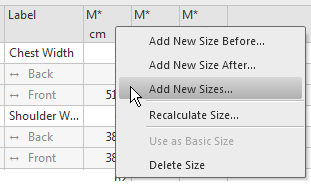

  1. Kontextmenü im Spaltentitel M der Tabelle Maße öffnen.
    GradingShape_NewDimensioning_AddNewSize
  2. Neue Größe davor hinzufügen auswählen.
    • Dialog Neue Größe hinzufügen erscheint.
  3. Im Eingabefeld BezeichnungTextBoxBlack die angegebene Größe S mit XS überschreiben.
  4. Im Eingabefeld BeschreibungTextBoxBlack die Größe beschreiben.
  5. Kontrollkästchen CheckBoxOnGradieren aktivieren.
  6. Im Listenfeld AusgangsgrößeList Box White Option M* auswählen.
  7. Schaltfläche CreateSmallerSizeVerkleinern aktiv lassen.
  8. Im Gruppenfeld Größenänderung das Optionsfeld RadioOnFaktor wählen.
  9. Für die Gradierungen über das Eingabefeld TextBox+Spin_10% den Prozentsatz eingeben.
  10. Mit Button OK bestätigen.
    • In der Bemaßungstabelle erscheint bei aktivierter Anzeigeoption ShapeSizeView eine zusätzliche Spalte für die Größe XS.
      Bei eingeschaltetem ShowCorrectionValueColumn Symbol erscheinen zusätzlich die Korrekturwert-Spalten für die Größe XS.

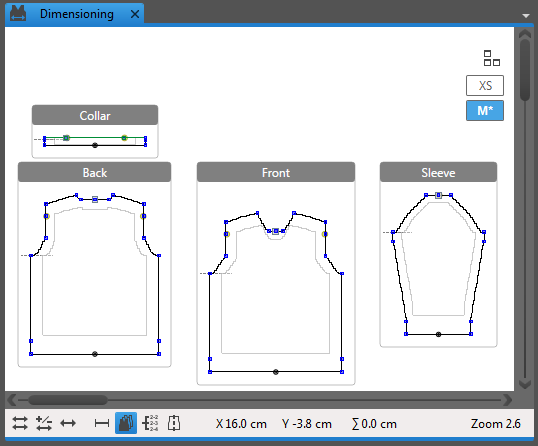

    • In der Bemaßungsansicht erscheinen bei aktivem ShapeSizeView Statussymbol beide Größen.
      GradingShape_NewDimensioning_AddNewSize2

Größe absolut gradieren:

    • Auftrag erfordert zusätzlich zu Größe M die Größe XS.
    • Gradierschritte sind mit Differenzwerten pro Maß vorgegeben.
      DifferenceSizeToSize16 in der Maßtabelle zeigt die Spalte mit den Absolut-Werten an.
    • Ausgangsgröße M ist komplett fertig.
    • Toolfenster MaßeShowMeasureTable ist geöffnet.
  1. In der Tabelle Maße in der Spalte Diff. für jedes Maß die absolute Differenz eingeben.
  2. Kontextmenü im Spaltentitel M der Tabelle Maße öffnen.
    GradingShape_NewDimensioning_AddNewSize
  3. Neue Größe davor hinzufügen auswählen.
    • Dialog Neue Größe hinzufügen erscheint.
  4. Im Eingabefeld BezeichnungTextBoxBlack die angegebene Größe S mit XS überschreiben.
  5. Im Eingabefeld BeschreibungTextBoxBlack die Größe beschreiben.
  6. Kontrollkästchen CheckBoxOnGradieren aktivieren.
  7. Im Listenfeld AusgangsgrößeList Box White Option M* auswählen.
  8. Schaltfläche CreateSmallerSizeVerkleinern aktiv lassen.
  9. Im Gruppenfeld Größenänderung das Optionsfeld RadioOnAbsolut (Differenz aus Tabelle) wählen.
  10. Mit Button OK bestätigen.
    • In der Bemaßungstabelle erscheint bei aktivierter Anzeigeoption ShapeSizeView eine zusätzliche Spalte für die Größe XS.
      Bei eingeschaltetem ShowCorrectionValueColumn Symbol erscheinen zusätzlich die Korrekturwert-Spalten für die Größe XS.
    • In der Bemaßungsansicht erscheint bei aktiviertem ShapeSizeView Statussymbol auch die Größe XS.
      GradingShape_NewDimensioning_AddNewSize2
Kontrollieren und korrigieren Sie nach dem Gradieren einzelne Maße jeder Größe gemäß Auftrag.
