r-Kurve

So definieren Sie eine r-Kurve im Schnitttyp Raglan, in der Armlochminderung im Leib:

• Bemaßungsschnitt ist in Bemaßungsansicht geöffnet.
• Armlochminderung-Startpunkt und -Endpunkt sind horizontal und vertikal bemaßt.

1. Kontextmenü für die linke diagonale Schnittlinie der Armlochminderung im Rückenteil öffnen.

2. Linieneigenschaften wählen.
• Toolfenster Linieneigenschaften erscheint.
3. Linienvorschau anzeigen aktivieren.
• In der Linienvorschau erscheinen die ausgewählte Schnittlinie und die gespiegelte, gegenüberliegende Schnittlinie.

4. Im Listenfeld Verhalten die Option Standard belassen.
5. Kontrollkästchen Halsausschnitt füllen inaktiv lassen.
6. Auf das Gruppenfeld Stufungsvorgabe wechseln.
7. Im Listenfeld Stufungsverlauf die Option r-Kurve auswählen.

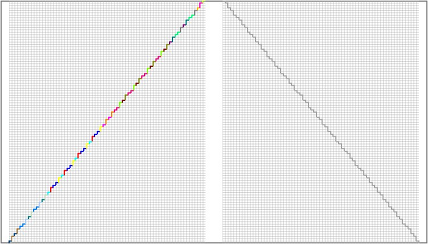

• Detailansicht aktualisiert sich.

8. Im Eingabefeld Min. Stufenhöhe den Wert 0 lassen.
9. Im Eingabefeld Stufenbreite den Wert 2 wählen.
10. Im Listenfeld Höhenstufung die Option beliebig lassen.
11. Im Eingabefeld Min. Höhe am Linienende den Wert 2 wählen.
• Detailansicht aktualisiert sich.

12. Kontrollkästchen Abketteln am Linienfuß aktivieren.
• Eingabefeld Prozentangabe der Linienbreite erscheint freigeschaltet.
13. Im Eingabefeld Prozentangabe der Linienbreite den Wert 10 wählen.
• Detailansicht aktualisiert sich.

• In der Linie S. 1 erscheint in der Spalte Funktion der Eintrag Abketteln.
• Die Stufungen in der Armlochminderung bilden eine r-Kurve.

• In den Unterlinien mit der Funktion Mindern sind Modul, Breite und Optik der Minderung aus den Standardvorgaben zugewiesen.
  So ändern Sie die Minder-Vorgaben.
