winklig, nach innen

So definieren Sie eine gewinklte Linie in der Zunahme nach der Taille:

    • Bemaßungsschnitt ist in Bemaßungsansicht FormularShapeView geöffnet.
    • Taille-Endpunkt und Armlochminderung-Startpunkt sind horizontal und vertikal bemaßt.
      AngledWithinShape_ShapePointsWithDimensioning
  1. Kontextmenü für die linke diagonale Schnittlinie der Zunahme nach der Taille öffnen.
    AngledWithinShape_ContextMenu
  2. ShapeLinePropertiesLinieneigenschaften wählen.
    • Toolfenster Linieneigenschaften erscheint.

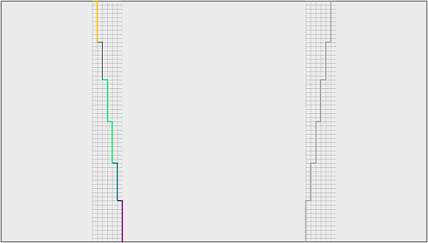

  3. CheckBoxOnLinienvorschau anzeigen aktivieren.
    • In der Linienvorschau erscheinen die ausgewählte Schnittlinie und die gespiegelte, gegenüberliegende Schnittlinie.
      AngledWithinShape_DetailView_Ini
  4. Auf das Gruppenfeld Stufungsvorgabe wechseln.
  5. Im Listenfeld StufungsverlaufList Box White die Option winklig, innerhalb Form auswählen.
    • Detailansicht aktualisiert sich.
      AngledWithinShape_LineType_Selected
  6. Im Eingabefeld StufenbreiteTextBox+Spin_1 den Wert 0 lassen.
  7. Im Listenfeld HöhenstufungList Box White die Option geradzahlig auswählen.
  8. Im Eingabefeld Min. Höhe am LinienendeTextBox+Spin_1 den Wert 6 wählen.
    • Detailansicht aktualisiert sich.
      AngledWithinShape_MinHeigthEndLine
    • In den Unterlinien mit der Funktion Zunehmen sind Modul, Breite und Überdeckweite der Zunahme aus den Standardvorgaben zugewiesen.
      HowTo_Philosophy_SmallSo ändern Sie die Zunahme-Vorgaben.
    • Die Stufungen der Zunahme nach der Taille bilden eine nach innen gewölbte, gewinkelte Linie.
      AngledWithinShape_ResultShape
