Nutzerdefiniert

So bestimmen Sie manuell die Stufungen in der Armlochminderung im Leib:

    • Bemaßungsschnitt ist in Bemaßungsansicht FormularShapeView geöffnet.
    • Startpunkt und Endpunkt der Armlochminderung sind horizontal und vertikal bemaßt.
      JCurve_ShapePointsWithDimensionings
  1. Kontextmenü für die linke diagonale Schnittlinie der Armlochminderung im Vorderteil öffnen.
    GradingShapeViewContextDiagonalLine
  2. ShapeLinePropertiesLinieneigenschaften wählen.
    • Toolfenster Linieneigenschaften erscheint.
  3. CheckBoxOnLinienvorschau anzeigen aktivieren.

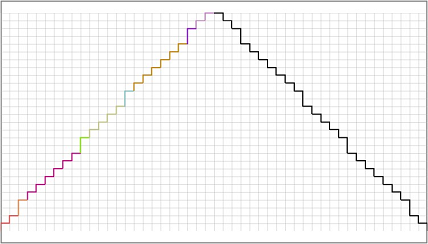

    • In der Linienvorschau erscheinen die ausgewählte Schnittlinie und die gespiegelte, gegenüberliegende Schnittlinie.
      UserDefined_DetailViewIni
  4. Auf das Gruppenfeld Stufungsvorgabe wechseln.
  5. Im Listenfeld StufungsverlaufList Box White die Option PencilNutzerdefiniert auswählen.
    • Soll-, Ist- und Abweichungs-Werte (in Maschen) erscheinen für X und Y.
      Soll Y = 28
      Soll X = -24
      Ist Y       = 28
      Ist X = -24
      Abweichung Y = 0
      Abweichung X = 0
  6. Auf die Linientabelle wechseln.
  7. Mit Strg und linker Maustaste die Zeilen S. 4 bis S. 9 selektieren.
  8. Kontextmenü in einer selektierten Zeile öffnen.
  9. Zeilen entfernen auswählen.
    • Detailansicht aktualisiert sich.
      UserDefined_LinesDeleted
    • Ist Y = 10
      Ist X = -9
      Abweichung Y = -18
      Abweichung X = 15
  10. Auf die Zeile S. 1 der Linientabelle wechseln.
  11. In der Spalte StufenShapeStepRiserTextBox+Spin_1 den Höhenwert 0 eingeben.
  12. In der Spalte StufenShapeStepTreadTextBox+Spin_1 den Breitenwert -4 eingeben.
  13. In der Spalte FaktorRegularFactorRowTextBox+Spin_1 den Wiederholungswert 1 eingeben.
    • Detailansicht aktualisiert sich.
      DetailView_s1changed
    • Ist Y = 8
      Ist X = -11
      Abweichung Y = -20
      Abweichung X = -13
  14. In der Spalte Funktion im Listenfeld List Box White die Option Abketteln auswählen.
  15. Auf die Zeile S. 2 wechseln.
  16. In der Spalte StufenShapeStepRiserTextBox+Spin_1 den Höhenwert 2 eingeben.
  17. In der Spalte StufenShapeStepTreadTextBox+Spin_1 den Breitenwert -2 eingeben.
  18. In der Spalte FaktorRegularFactorRowTextBox+Spin_1 den Wiederholungswert 6 eingeben.
    • Detailansicht aktualisiert sich.
      UserDefined_DetailView_s2changed
    • Ist Y = 18
      Ist X = -22
      Abweichung Y = -10
      Abweichung X = 2
  19. Auf die Reihe S. 3 wechseln.
  20. In der Spalte StufenShapeStepRiserTextBox+Spin_1 den Höhenwert 4 eingeben.
  21. In der Spalte StufenShapeStepTreadTextBox+Spin_1 den Breitenwert -2 eingeben.
  22. In der Spalte FaktorRegularFactorRowTextBox+Spin_1 den Wiederholungswert 4 eingeben.
    • Detailansicht aktualisiert sich.
      UserDefined_s3changed
    • Ist Y = 28
      Ist X = -24
      Abweichung Y = 0
      Abweichung X = 0
    • In den Unterlinien mit der Funktion Mindern sind Modul, Breite und Optik der Minderung aus den Standardvorgaben zugewiesen.
      HowTo_Philosophy_SmallSo ändern Sie die Minder-Vorgaben.
    • Die Stufungen in der Armlochminderung bilden eine nutzerdefinierte J-Kurve.
      JCurve_ResultShape
