Vorgegebene Stufung

So bestimmen Sie über Präferenzpunkte die Stufungen der Armlochminderung im Leib:

• Bemaßungsschnitt ist in Bemaßungsansicht geöffnet.
• Startpunkt und Endpunkt der Armlochminderung sind horizontal und vertikal bemaßt.

1. Kontextmenü für die linke diagonale Schnittlinie der Armlochminderung im Vorderteil öffnen.

2. Linieneigenschaften wählen.
• Toolfenster Linieneigenschaften erscheint.
3. Linienvorschau anzeigen aktivieren.

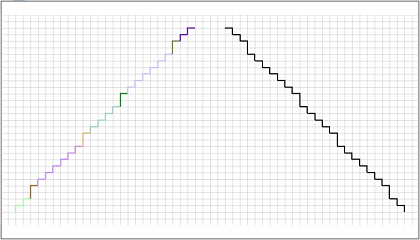

• In der Linienvorschau erscheinen die ausgewählte Schnittlinie und die gespiegelte, gegenüberliegende Schnittlinie.

4. Auf das Gruppenfeld Stufungsvorgabe wechseln.
5. Im Listenfeld Stufungsverlauf die Option Vorgegebene Stufung auswählen.
• Detailansicht aktualisiert sich. Der Linienverlauf wird mit einer schwarzen Linie angezeigt.

6. Kontrollkästchen Abketteln am Linienfuß aktivieren.
• Eingabefeld Linienbreite in Maschen erscheint freigeschaltet.
7. Im Eingabefeld Linienbreite in Maschen den Wert 5 wählen.
8. Detailansicht aktualisiert sich.

9. Kontextmenü im Hintergrund der Detailansicht öffnen.

10. Präferenzpunkt hinzufügen auswählen.
• Der Präferenzpunkt wird durch einen grünen Punkt angezeigt.

• Die Linienvorschau aktualisiert sich. Der Linienzug verläuft durch den Präferenzpunkt.
  Die Stufungen passen sich bestmöglich an den neuen Linienzug an.

11. Mit gedrückter linker Maustaste den Präferenzpunkt an die gewünschte Position setzten.
    Fügen Sie so viele Präferenzpunkte wie nötig ein.
• In den Unterlinien mit der Funktion Mindern sind Modul, Breite und Optik der Minderung aus den Standardvorgaben zugewiesen.
  So ändern Sie die Minder-Vorgaben.
• Die Stufungen in der Armlochminderung sind an den Präferenzpunkt angepasst.
