Was war neu in 7.2?

Vorliegende M1plus Software-Version: V 7.2

M1plus V 7.2 ist kompatibel zu den Maschinenbetriebssystemen:

Maschinen-Generation BMS

  • Zwei Typen
    • BMS 52 ki Typ 836
    • BMS 52 ki Typ 838
  • Besonderheiten
    • Intarsia-Fadenführer werden nicht unterstützt
    • Achtung:
      Fadenführer, welche im Muster nicht verwendet werden, dürfen nicht in Klemm-Grundposition abgestellt und auch nicht geklemmt werden.

      Unsichtbare Garnfelder (Kennzeichen S) kontrollieren und entsprechenden Fadenführer gegebenenfalls einstricken.
  • Sintral-Befehl MCWS zur Verlängerung des Schlittenwegs
    Um das Vorlegen der Nadelauswahl korrekt zu steuern, wird die erste (n) und letzte (m) Nadelposition des folgenden Schlittenubs für jeden Hub ins Sintral geschrieben.
    • MCWS= n-m
    • Wenn kein relevanter Nachfolge-Hub vorhanden ist, wird der Befehl MCWS nicht geschrieben.
    • Wenn das System S1 für Vorlegen verfügbar ist.
    • Sintral-Pocketkarte Schlittenbewegung
  • Konfiguration / Kamm/Klemmen
    • Standard-Einstellung für die Sammelklemm-Einheit
    • Sie können das Klemmen und Schneiden der Fäden auch mit folgenden Einstellungen manuell steuern.
    • Abhängigkeiten beachten!
    • Registerkarte Kamm, Klemmen
  • Steuerspalte Sammelklemme

    Damit legen Sie fest:
    • Die Reihe, in der geklemmt wird
    • Die Seite, auf der geklemmt wird
    • Die innere oder äußere Klemme (1/2)
    • Die Fäden, die gemeinsam geklemmt sind
    • Die Fäden, die gemeinsam gelöst werden
    • Die Fäden, die gemeinsam geschnitten werden
  • Klemm-Grundposition in Steuerspalte Abstellposition
  • Klemm-Grundposition in der Spalte Abstellposition der Garnfeldtabelle
    • Fadenführer an der Sammelklemm-Einheit vorbei abstellen.
    • Faden kann in dieser Fadenführer-Position geklemmt werden.
    • Geklemmter Faden kann in dieser Fadenführer-Postition geschnitten werden.
      Achtung:
      Alle Fäden, auch nicht geklemmte Fäden in dieser Fadenführer-Postition werden damit geschnitten.
    • Klemmen/Schneiden in der Garnfeldtabelle
  • MC-Attribute / Eigenschaften der Maschine
    • inaktiv
      Fäden nicht klemmen und schneiden.
    • [C]-[C]
      Sammelklemm-Einheiten auf linker und rechter Seite verwenden.
  • Steuerspalte Niederhalteplatinen

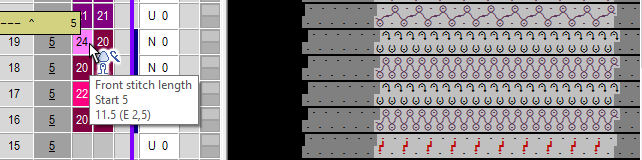

Eintrag "E" für extra Reihe in der Maschenlängen-Tabelle

PTS steuert das Verhalten bei einer Maschenlängen-Änderung in einer Reihe
In der Spalte PTS der Maschenlängen-Tabelle gibt es zwei neue Einträge für abweichende Maschenlängen:

  • Keine Eingabe = kein PTS
    Diese abweichende Maschenlänge wird ignoriert.
    Nur für Maschinen ohne PTS / NPJ
  • E = extra Reihe
    Bereiche mit dieser, abweichenden Maschenlänge werden in eine separate, zusätzliche Reihe verschoben.

PTS

Spalte SEN-Rand und Warteposition umbenannt in Abstellposition

  • SEN-Rand und Warteposition
  • Abstellposition

Float and Lock-Module für Bc

  • Anpasste Float and Lock-Module um mit RS20 nicht in den Bandabzug zu stricken.
    • Abwerfreihen vor RS20 auf schaltbarem Rapport
    • Reihen 10 - 13 nur ausführen wenn RS20 ≥ 7 (Min = 7)
    • Reihen 10 - 13 nicht ausführen wenn RS20 < 7 (Min = 7)
      Kammfaden wird erst nach dem Rapport abgeworfen.

  • 2 neue Maschenlängen für den Abwerfrapport um die Maschenlänge flexibler einstellen zu können:
    • Abwerfrapport Bc vorne
    • Abwerfrapport Bc hinten
  • Technik / Einstricken aller Fadenführer vor dem Anfang (1 Teil) /
    Float and Lock_Bc [8 -- 8]

Float and Lock-Module für Strickteilübergang mit RS17

  • Zusätzliche Float and Lock-Module
    • mit RS17
    • für optimale Abstellpositionen (YDopt)
    • für W-Maschinen bei Verwendung der Einstreifer
  • Technik / Einstricken aller Fadenführer vor dem Anfang (1 Teil) /
    Float and Lock_Bc [8 -- 8]
    • Float and Lock RS17 [12 -- 12/16 -- 16]
    • Float and Lock_BC RS17 [12 -- 12/16 -- 16]

Schutzfaden-Modul für Bc-Maschinen

  • Automatisch über globale Parameter
    z.B. globalparameters_812_bc.mdv
  • Zeit für Maschine Stopp auf 5 sec erhöht
  • Eingabemöglichkeit für den #69 auf 8 erweitert
    • Sintral-Kommando in PRINT:
      <LF>IF#69=1 MS=1 <LF>IF#69=2 MS=2 <LF>IF#69=3 MS=3 <LF>IF#69=4 MS=4 <LF>IF#69=5 MS=5 <LF>IF#69=6 MS=6 <LF>IF#69=7 MS=7 <LF>IF#69=8 MS=8
    • #69=n Schlitten steht für n sec.
  • Technik / Sonderstrickteile / Schutzreihen (ohne Kamm) / Schutzreihen_Bc

4 Module mit Y-CR0:

Float and Lock ohne Klemmen und Schneiden

  • Float and Lock Y-CR0_Bc [8 – 8]
  • Float and Lock Y-CR0_Bc [12 – 12/16 – 16]
  • Float and Lock Y-CR0_Bc [0 – 8]
  • Float and Lock Y-CR0_Bc [0 – 12/0 - 16]
  • Im Modulverzeichnis
    Technik / Einstricken aller Fadenführer vor dem Anfang (1 Teil)

ADF 330 ki BcW



Typ

Feinheit

Serienausstattung

ADF 330-32 ki Bc W

840

E 7.2 mg

  • 32 autarke Fadenführer
  • Nennbreite: 36 Zoll
  • Einstreifer (W)
  • Bandabzug und Kamm (Bc)
  • 16 / 16 Klemm-/Schneidstellen

Feinheit E10.2 wird unterstützt:

  • ADF 830-24 ki W
    Klassifikation 822
  • CMS 830 ki
    Klassifikation 828

ADF 530-32 ki BcW knitrobotic wird unterstützt:

  • ADF 530-32 ki BcW knitrobotic
  • Klassifikation 841
  • E7.2 KW

  • Kontextmenü Pick and Place
    • Neu
    • Bearbeiten
    • Löschen
    • Zum Ursprung verschieben

So tragen Sie einen knitrobotic-Befehl ins Muster ein:

    120
    ADF 530-32 ki BcW knitrobotic, Klassifikation 841 auswählen.
    121
    Musterbereiche für die Einlegeteile vorbereiten.
    Zum Beispiel: Doppelflächige Tasche
    122
    CA für die oberen Reihen der Tasche erstellen.
    123
    Kontextmenü an gewünschter Position öffnen.
    Pick and Place / Neu

    Kontextmenü Pick and Place / Neu ist auch direkt in der Symbolansicht verfügbar.
    124
    Einstellungen im Dialog Pick and Place vornehmen.


    Bearbeitungsreihenfolge pro Technikreihe (1)
    Reihenfolge innerhalb der Technikreihe festlegen.

    Ablauf an der Maschine (2)
    Programmierten Einlegevorgang auswählen.
    → Sintral: PPMOVE1=353

    Greifer (3)
    Greifereinheit für den Einlegevorgang auswählen.
    Vordere oder hintere Position am Schlitten
    Linke oder rechte Postition am Schlitten
    → Sintral: PPGRLV1

    Magazin (4)
    Magazin mit den Einlegeteilen auswählen.
    Vordere oder hintere Position an der Maschine
    Linke oder rechte Postition an der Maschine
    → Sintral: PPBOXLV1
    125
    Mit dem Kontextmenü Pick and Place / Bearbeiten lassen sich die Einstellungen im Dialog Pick and Place korrigieren.
    126
    Technik-Bearbeitung starten.
  1. Technikreihen-Darstellung zeigt die Einlegeposition im Muster.
  2. Sintral-Befehl in der entsprechenden Strickreihe:
    316 >> S:<1-><B>A(3)-0/<1-><A>AH(11)-H(12)/<1-><B>0-Y; YX:=D/=C/=D; S1 Y-3A:MA[<JA<1->]; S2 Y-14A:A; S3 WMF1 WBF2
    PPGRLV1; PPBOXLV1; PPMOVE2=353;
