So bestimmen Sie ein neues Maß graphisch

• Bemaßungsschnitt ist geöffnet.
• Zwei unbemaßte Markierungspunkte haben den gewünschten Abstand
• Der horizontale Abstand soll als Maß festgelegt und in die Tabelle aufgenommen werden
1. Zeichenwerkzeug Vertikale Bemaßung hinzufügen auswählen.
   Menüband Start
2. Auf den Startpunkt der Bemaßung klicken.
3. Cursor zum Zielpunkt der Bemaßung ziehen.

4. Auf den Zielpunkt klicken.

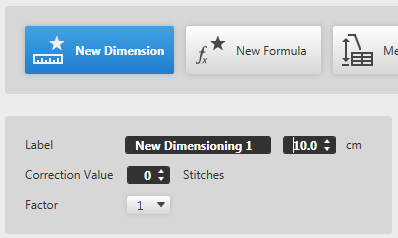

• Der Dialog Neue Bemaßung erscheint.
5. Auf die Option Neues Maß klicken.
•
  Die Entfernung der Punkte wird angegeben. (Hier 10,0 cm)
  Das Eingabefeld für die Maß-Bezeichnung wird aktiv.
6. Auf das Eingabefeld für die Bezeichnung klicken.
7. Bezeichnung für das Maß eingeben.
   Neue Horizontale Bemaßung
8. Eingaben im Popup-Fenster Bemaßung mit OK bestätigen.

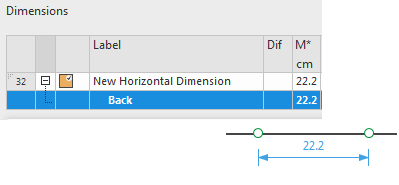

• In der Maßtabelle wird unten eine Zeile mit der Bezeichnung Neue Horizontale Bemaßung angefügt.
• Das neue Maß steht für weitere Bemaßungen im Schnitt zur Verfügung.
• Bemaßungspfeil erscheint zwischen den beiden Punkten


Hinweis:

• Nach Abschluss die Tabelle bereinigen:
  Entfernen Sie unbenutzte Maße.

• Mit der Option Neue Formel legen Sie eine neue Formel für die aktive Bemaßung an.

Menüband Start

Mögliche Folgeschritte:

• So weisen Sie neue Bemaßungen zu

• So erfassen Sie die Maße aus dem Auftrag

• So legen Sie Kontrollbemaßungen an

• So legen Sie neue Maße an

• So legen Sie neue Formeln an
